SpriteKit¶

Creación de un proyecto de SpriteKit¶

Desde Xcode podemos crear un proyecto de tipo Game, y nos preguntará cuál de las librerías nativas queremos utilizar como base.

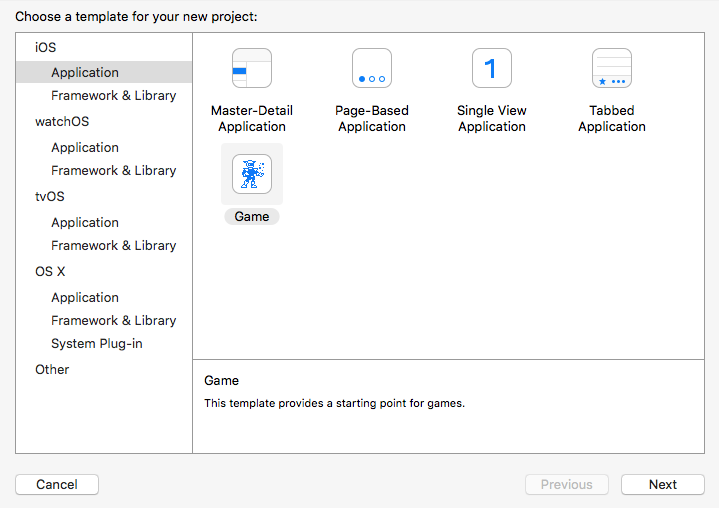

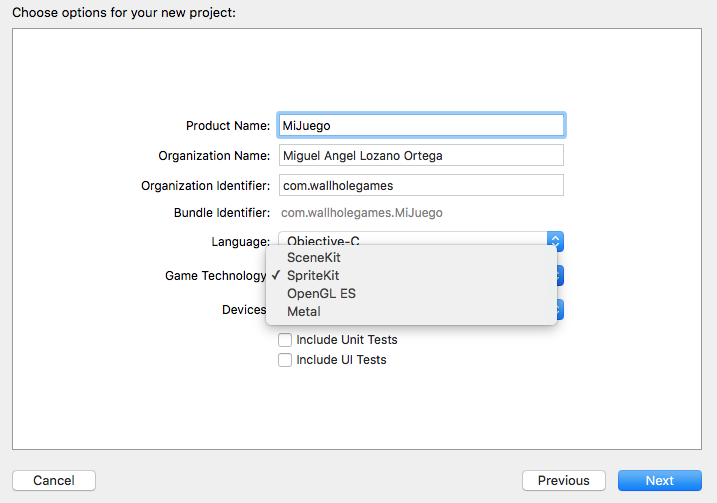

"Creacion de un proyecto de tipo _Game_ "Selección de librería para videojuegos"

En este caso vamos a empezar trabajando con SpriteKit, el framework nativo de la plataforma iOS destinado al desarrollo de aplicaciones que muestren cualquier tipo de gráficos 2D animados, como es el caso de los videojuegos 2D.

Xcode nos ofrecerá además herramientas visuales en el entorno para crear las escenas del videojuego.

Conviene destacar también que esta tecnología presenta abundantes similitudes con el motor Cocos2d-x, por lo que la transición entre estas tecnologías será muy sencilla.

Todas las clases de SpriteKit tienen el prefijo SK, y se encuentra disponible a partir de iOS 7.

La escena de SpriteKit¶

Como en prácticamente todos los motores para videojuegos, SpriteKit utiliza una organización jerárquica de los elementos escena, es decir, todos los elementos de la escena son nodos que se organizan en forma de de árbol.

Tendremos una escena para cada estado (pantalla) del juego (menú principal, opciones, partida, etc).

Creación de la escena¶

Para crear una escena normalmente crearemos una clase que herede de SKScene, por ejemplo:

import SpriteKit

class MenuScene: SKScene {
    // ...
}

Aunque podemos crear una escena de forma totalmente programada, Xcode nos ofrece la posibilidad de definir la escena (o parte de ella) de forma visual. Para ello deberemos crear un recurso de tipo SpriteKit Scene desde Xcode, con File > New > File ... > iOS > Resource > SpriteKit Scene:

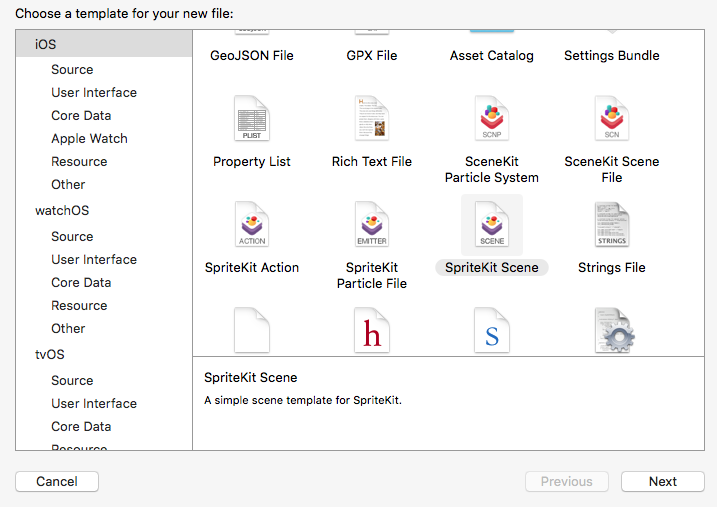

"Creación de una escena"

En la plantilla que crea el entorno al seleccionar un proyecto de tipo SpriteKit veremos que tenemos ya creada una escena con nombre GameScene.sks.

La escena se quedará guardada en un fichero con extensión .sks (Sprite Kit Scene). Podemos cargar este recurso desde el código simplemente proporcionando el nombre de la escena al siguiente constructor de SKScene:

let scene = SKScene(fileNamed: "MenuScene")

En el caso del código anterior, cargará el contenido del fichero MenuScene.sks.

El escenario más común será aquel en el que definamos una escena mediante el editor visual, pero asociando dicha escena a una subclase de SKScene propia donde personalicemos el comportamiento de dicha escena.

Podemos asociar una clase propia a dicha escena creada de forma visual utilizando el Inspector de Custom Class del editor de la escena (dentro del panel derecho del entorno):

Inspector de Custom Class

Ahora, si cargamos dicha escena desde el código, la clase que se utilizará para instanciarla será la clase MenuScene que hemos definido anteriormente, en lugar de la clase genérica SKScene.

Presentar la escena¶

Para poder mostrar esa escena necesitaremos previamente contar con una vista de tipo SKView, que hará de contenedor de escenas. Con esta clase podremos presentar una escena, o bien cambiar la escena que se está mostrando, realizando así una transición entre escenas.

Por ejemplo, podemos introducir una vista de este tipo dentro de nuestro controlador en el storyboard. En el código de inicialización de nuestro controlador podemos obtener dicha vista y cargar en ella la escena principal:

override func viewDidLoad() {
    super.viewDidLoad()

    if let view = self.view as! SKView? {
        // Carga la escena del fichero 'MenuScene.sks'
        if let scene = SKScene(fileNamed: "MenuScene") {
            // Presenta la escena en la vista
            view.presentScene(scene)
        }
    }
}

Hemos de recordar que el constructor de la escena toma como parámetro el nombre del fichero .sks de la escena a cargar, omitiendo la extensión.

Ciclo de vida de la escena¶

Dentro de la clase de la escena, podemos sobrescribir cualquiera de los siguientes métodos para responder a eventos de su ciclo de vida:

sceneDidLoad(): Se invoca cuando la escena va a ser presentada, para su inicialización. Este evento tendrá lugar antes de que la escena haya sido añadida a la vista.
didMove(to:): Se invoca en el momento en el que la escena se añade a la vista. Este es un buen momento para inicializar los elementos de la interfaz de la escena.
didChangeSize(): Se invoca si se produce un cambio en el tamaño de la escena. Por ejemplo, si queremos soportar el cambio de orientación del dispositivo, deberemos implementar este método para indicar cómo adaptar de forma correcta la disposición de los elementos en pantalla.
willMove(from:): Nos indica cuando la escena va a ser eliminada de la vista, posiblemente por cerrar la vista o por hacer una transición a otra escena.

Habitualmente aprovecharemos didMove(to:) para crear de forma programada el contenido de la escena (o parte de él). Este contenido se definirá como un árbol de nodos (objetos de tipo SKNode o de alguna de sus subclases).

Árbol de la escena¶

La escena de SpriteKit se define como un árbol de nodos, todos ellos de tipo SKNode o alguna de sus subclases.

Los nodos genéricos se instancian mediante el constructor vacío de SKNode:

let nodo = SKNode()

Este tipo de nodos no mostrarán nada en la escena, pero son útiles para agrupar otros nodos en el árbol de la escena y poder moverlos de forma conjunta. Más adelante veremos otros tipos de nodos que heredan de SKNode, como los sprites y las etiquetas de texto.

Propiedades de los nodos¶

Todos los nodos (clases que heredan de SKNode) comparten una serie de propiedades comunes heredadas de dicha clase.

Podremos cambiar la posición (x,y) de todos los nodos en la escena, así como su orden z, que determinará qué nodos se muestran por delante de otros:

nodo.position = CGPoint(x: 100, y: 100)
nodo.zPosition = 5

También podremos cambiar su rotación y su escala (x,y):

nodo.zRotation = 90
nodo.xScale = -1
nodo.yScale = 1

Es de especial interés la posibilidad de hacer un escalado de -1, para así crear un efecto "espejo".

Construcción del árbol de la escena¶

Además de estas propiedades, otra característica importante de los nodos es su método addChild:, que nos permite añadir otro nodo como hijo:

let grupo = SKNode()
grupo.addChild(nodo)

El agrupamiento jerárquico de nodos es importante porque nos permitirá por ejemplo mover de forma conjunta todo un grupo de nodos cambiando únicamente la posición del nodo padre.

Para eliminar un nodo del árbol, simplemente deberemos indicar que sea eliminado de su nodo padre:

nodo.removeFromParent()

Encontraremos también métodos y propiedades para conocer quién es el padre de un nodo, o moverlo a otro nodo padre, entre otras funciones.

Tipos de nodos¶

Destacamos los siguiente tipos de nodos:

SKLabelNode: Subclase de SKNode que mostrará una etiqueta de texto en la escena.
SKSpriteNode: Subclase de SKNode que mostrará un sprite en la escena.
SKShapeNode: Muestra formas básicas y contenido de Core Graphics.
SKVideoNode: Muestra un reproductor de vídeo.
SKCropNode: Recorta el contenido de sus hijos.
SKReferenceNode: Hace referencia a contenido compartido en un fichero .sks.

Etiqueta de texto¶

Un tipo de nodo fundamental es la etiqueta de texto (SKLabelNode) que nos permitirá mostrar texto en la escena. Este tipo de nodo se puede crear a partir de la fuente a utilizar:

let etiq = SKLabelNode()

A parte de las propiedades generales de los nodos, la propiedad más importante de este tipo de nodo es text, que nos permite especificar el texto a mostrar por la etiqueta:

etiq.text = "Super Mobile Game"

Este tipo de nodos nos permitirá cambiar además el tipo de fuente, su color, o la alineación del texto.

Sprites

El tipo de nodo más importante en un videojuego es el sprite, que representa aquellas entidades que aparecen en la escena (personajes, objetos, etc), y que se muestran como una imagen o una animación. Podemos crear un sprite a partir del nombre de la imagen que queremos que muestre:

let sprite = SKSpriteNode(imageNamed: "mario")

Dado que el sprite muestra una imagen en la escena, una propiedad importante será size, que nos indicará el tamaño del sprite en puntos. Esto será importante porque se tendrá en cuenta también para el cálculo de colisiones con otros sprites de la escena.

Además, tambien tiene una propiedad anchorPoint, cuyo valor por defecto es (0.5, 0.5), y que siempre tomará valores entre (0.0, 0.0) y (1.0, 1.0). Esta propiedad nos indicará cómo posicionar el sprite en la escena cuando modifiquemos su propiedad position. Se trata de las coordenadas locales dentro de la imagen del sprite que se situarán en la posición indicada por position, siendo:

(0.0, 0.0) es la esquina inferior izquierda del sprite.
(0.5, 0.5) es el centro del sprite.
(1.0, 1.0) es la esquina superior derecha del sprite.

Físicas¶

La librería SpriteKit integra su propio motor de físicas. Los distintos elementos de este motor de físicas vienen representados por las siguientes clases:

Clase	Descripción
`SKPhysicsWorld`	El mundo físico en el que se producirá la simulación, que estará contenido dentro de la escena (`SKScene`), en su propiedad `physicsWorld`
`SKPhysicsBody`	Los cuerpos físicos estarán vinculados a cada nodo (`SKNode`), en su propiedad `physicsBody`.
`SKPhysicsJoint`	Nos permitirá establecer uniones entre diferentes cuerpos físicos (`SKPhysicsBody`)

Como podemos ver, el motor físico está totalmente integrado dentro de los elementos básicos de SpriteKit: SKScene y SKNode.

Para que un nodo pase a estar controlado por el motor de físicas, simplemente deberemos añadir un objeto SKPhysicsBody a su propiedad physicsBody.
Si queremos modificar propiedades generales del mundo físico, podemos acceder a él en la propiedad physicsWorld de nuestra escena.

Vamos a ver con más detalle como utilizar el motor de físicas de SpriteKit.

El mundo físico¶

Desde la clase de nuestra escena, podemos acceder al mundo físico con:

scene.physicsWorld

Una de las propiedades del mundo físico que podemos modificar es la gravedad, que se aplicará sobre todos los cuerpos del mundo:

self.physicsWorld.gravity = CGVector(dx: 0, dy: -10)

A partir de este objeto, general de la escena, además de controlar la gravedad del mundo, podremos añadir uniones entre cuerpos o comprobar colisiones como veremos más adelante.

Creación de un cuerpo físico¶

Para utilizar el motor de físicas, lo primero que deberemos hacer es crear un cuerpo físico. Por ejemplo, podemos añadir un cuerpo físico a nuestro sprite de la siguiente forma:

let lata = SKSpriteNode(texture: texturaLata)
lata.physicsBody = SKPhysicsBody(
    rectangleOf: CGSize(width: lata.size.width,
                        height: lata.size.height))

Podemos observar que al definir el cuerpo físico, debemos especificar su geometría de colisión en el constructor. Deberemos buscar una geometría lo más sencilla posible, que se adapte de la mejor forma posible al sprite. Podemos buscar entre los constructores de SKPhysicsBody el que resulte más adecuado.

Para cuerpos estáticos o dinámicos, podemos utilizar las siguientes geometrías (de más sencillas a más complejas):

circle. Se crea a partir de su radio.
rectangle. Se crea a partir de sus dimensiones (CGSize)
poligon. Se crea a partir de una polilínea cerrada (CGPath)
texture. Se crea a partir de la textura de un sprite. Se generará de forma automática un polígono convexo que se ajuste de forma aproximada al sprite, buscando un compromiso entre eficiencia y exactitud.
bodies. Cuerpo compuesto por varios cuerpos. De estos cuerpos sólo cogerá sus formas, para generar una nueva forma resultado de su unión. Las propiedades del cuerpo resultante serán las establecidas en el padre, ignorando las de los cuerpos hijo.

Todas las formas anteriores suponen regiones solidas. Además, tenemos las siguientes geometrías basadas en aristas (sin relleno), que al ser de mayor complejidad (podremos tener formas cóncavas) sólo pueden ser utilizadas en cuerpos estáticos:

edge. Se crea a partir de sus dos puntos extremo (CGPoint).
edgeLoop. Se puede crear a partir de un rectángulo (CGRect) o de una polilínea cerrada (CGPath). La primera forma será más eficiente.
edgeChain. Se puede crear a partir de una polilínea abierta (CGPath)

Por ejemplo, es habitual definir los límites de la escena como un cuerpo con geometría edgeLoop de la siguiente forma:

self.physicsBody = SKPhysicsBody(edgeLoopFrom: self.frame)

Ten en cuenta que estos límites no pueden ser de tipo rectangle porque dicha forma es sólida, y para poder tener contenido dentro de la escena necesitamos que sea hueco.

Propiedades de los cuerpos físicos¶

Además de su forma, los cuerpos físicos tienen una serie de propiedades que podemos configurar:

Propiedad	Descripción
`isDynamic`	Establece si es dinámico o estático (SpriteKit no incluye el tipo kinematic)
`mass`	Masa del cuerpo (en $kg$ ). De forma alternativa, podemos especificar la masa mediante la densidad (`density`, en $kg/m^2$ ) y el área (`area`, dada en $m^2$ ).
`friction`	Coeficiente de fricción de la superficie
`restitution`	Coeficiente de restitución (rebote)
`linearDamping`	Resistencia al aire lineal
`angularDamping`	Resistencia al aire angular

Fuerzas e impulsos¶

Podemos aplicar fuerzas o impulsos sobre los cuerpos dinámicos. En el siguiente caso, se aplicarán en su centro de masas, lo cual producirá únicamente una aceleración lineal:

body.applyForce(CGVector(dx: 1.0, dy: 1.0))
body.applyImpulse(CGVector(dx: 1.0, dy: 1.0))

SpriteKit nos permitirá aplicarlos también en cualquier otro punto del cuerpo, lo cual producirá tanto una aceleración lineal como angular:

body.applyForce(CGVector(dx: 1.0, dy: 1.0), at: CGPoint(x: 0.0, y: 0.05))
body.applyImpulse(CGVector(dx: 1.0, dy: 1.0), at: CGPoint(x: 0.0, y: 0.05))

También tenemos la opción de aplicar un par de fuerzas (torque), para así producir únicamente aceleración angular:

body.applyTorque(0.5)

Además, se podrá modificar directamente tanto la velocidad lineal como angular. Esto es útil por ejemplo si queremos parar un cuerpo, o darle una velocidad inicial:

body.velocity = CGVector(dx: 1.0, dy: 1.0)
body.angularVelocity = 0.5

Búsqueda de cuerpos¶

Existe diferentes formas de buscar cuerpos en determinadas regiones del mundo.

Búsqueda por punto. Nos dice si hay algún cuerpo en un punto determinado:

self.physicsWorld.body(at: punto)

Búsqueda por área. Similar al anterior, pero comprueba si hay algún cuerpo dentro de un área rectangular:

self.physicsWorld.body(in: rectangulo)

Trazado de rayos. Este es un test habitual en los motores de física, y nos permite comprobar si hay algún cuerpo a lo largo de una línea. Es útil por ejemplo para implementar disparos, y comprobar si en la trayectoria de un disparo hay algún objeto que debamos destruir.

self.physicsWorld.body(alongRayStart: puntoInicio, end: puntoFin)

Todos los métodos anteriores nos proporcionan el primer cuerpo que encuentren en la zona de búsqueda. Tambinén contamos con una variante de dichos métodos (enumerateBodies) que nos devolverá la lista de todos los cuerpos que encuentre en la zona correspondiente.

Colisiones¶

Será habitual necesitar conocer cuándo se produce una colisión o contacto entre cuerpos (por ejemplo, si un proyectil impacta contra una estructura, aplicar daño a dicha estructura). Para tener constancia de dichos contactos deberemos implementar un delegado de contactos que adopte el protocolo SKPhysicsContactDelegate. Podemos adoptar dicho delegado en la propia clase de nuestra escena.

Tras esto, podremos definir los métodos didBegin(:) y didEnd(:), a los que avisará cuando comience y cuando finalice un contacto entre cuerpos:

func didBegin(_ contact: SKPhysicsContact) {
    if(contact.bodyA.node?.name=="campana" ||
       contact.bodyB.node?.name=="campana")
    {
        reproduceSonidoCamapana()
    }
}

Hay que destacar que en la colisión siempre intervendrán dos cuerpos: bodyA y bodyB, y que el orden en el que pueden venir es arbitrario, por lo que habrá que tener en cuenta cualquier posibilidad.

Además, del contacto también nos indicará el punto en el que se ha producido, la normal a la superficie de contacto, y el impulso del contacto, es decir, la reacción necesaria para mantener los cuerpos separados. Dicho impulso se puede tomar como una medida relacionada con la energía de la colisión, que podría ser utilizada para saber cuánto daño debemos aplicar.

Una vez definido el delegado de contactos, deberemos añadirlo como delegado en el mundo físico:

self.physicsWorld.contactDelegate = self

Layering¶

SpriteKit nos permite filtrar qué cuerpos colisionan con otros mediante una serie de máscaras binarias:

categoryBitMask nos permite definir diferentes categorías de objetos. Cada bit de la máscara representa una categoría, por ejemplo:

let personajeCategoryMask : UInt32 = 0b0001 // 1
let enemigosCategoryMask : UInt32 =  0b0010 // 2
let balasCategoryMask : UInt32 =     0b0100 // 4

collisionBitMask nos indica con qué categorías de cuerpos podremos colisionar. Por ejemplo, si a los enemigos les damos un valor de 0b0011, el enemigo colisionará con nuestro personaje y otros enemigos, pero será atravesado por las balas. Si a las balas les damos un valor 0b0000 atravesarán tanto al jugador y a los enemigos como otras balas.
contactTestBitMask nos indica con qué categorías de cuerpos nos notificará los contactos en el listener de contactos. Por ejemplo, si a las balas les damos un valor 0b0011 nos notificará cuando toquen a un enemigo o a un personaje, y así podremos "matarlo". Si al personaje le damos un valor 0b0010, nos avisará únicamente cuando nos toque un enemigo.

Uniones¶

Podemos establecer uniones entre cuerpos con diferentes subclases de SKPhysicsJoint:

SKPhysicsJointFixed: Unión "solida" entre dos objetos, como si estuvieran pegados en un determinado punto.
SKPhysicsJointLimit: Union de tipo "cuerda". Habrá una distancia máxima entre dos cuerpos.
SKPhysicsJointPin: Los puntos quedan "clavados" entre si en un punto determinado, pudiendo rotar alrededor de dicho punto.
SKPhysicsJointSliding: Unión de tipo "rail". Los dos cuerpos pueden deslizarse a lo largo de un eje determinado.
SKPhysicsJointSpring: Unión de tipo "resorte". Es como si un muelle uniese los dos cuerpos, con un determinado coeficiente de elasticidad.

Por ejemplo, podemos crear una unión de tipo pin de la siguiente forma:

let pinJoint = SKPhysicsJointPin.joint(withBodyA: corcho.physicsBody,
                                       bodyB: poster.physicsBody,
                                       anchor: posicionPin)

Una vez definida la unión e indicados los dos cuerpos que unirá, debemos añadirla al mundo:

self.physicsWorld.add(pinJoint)

De la misma forma, podemos desconectar los cuerpos eliminando la unión del mundo:

self.physicsWorld.remove(pinJoint)

Acciones¶

Nos permiten programar el comportamiento de los nodos de la escena, de forma que realicen una serie de acciones de forma automática durante el tiempo que dure su ejecución.

Todas las acciones se crean mediante métodos de SKAction, y en casi todas ellas deberemos especificar el tiempo que durará la acción. Por ejemplo:

let accion = SKAction.fadeIn(withDuration: 1.0)
````

Esta acción hará un fundido de entrada (desde transparente hasta opaco) durante 1 segundo en el nodo en el que la ejecutemos. Ejecutaremos la acción sobre un nodo con:

```swift
 node.run(accion)

Podemos también detener todas las acciones que esté ejecutando un nodo con:

 node.removeAllActions()

Si queremos detener una acción concreta, deberemos ejecutarla con una clave que nos permita identificarla, y posteriormente detenerla a partir de dicha clave:

node.run(accion, withKey: "fundido")

...

node.removeAction(forKey: "fundido")

Cambios en propiedades de los objetos¶

Dentro de SKAction encontramos númerosos métodos factoría para crear diferentes tipos de acciones. Por ejemplo, tenemos acciones para mover un nodo a una posición o rotarlo a un cierto ángulo:

let accionMoverFinal = SKAction.move(to: CGPoint(x: 200, y: 200), duration: 2.0)
let accionRotarFinal = SKAction.rotate(toAngle: 3.14, duration: 1.0)
let accionMoverInicio = SKAction.move(to: CGPoint(x: 100, y: 100), duration: 2.0)
let accionRotarInicio = SKAction.rotate(toAngle: 0.0, duration: 1.0)

En estas acciones se indica la posición o ángulo destino a la que se moverá el nodo, y el tiempo que tardará en hacerlo (en segundos).

Existen también acciones que nos permiten modificar la escala o la opacidad de un nodo, o incluso actuar sobre las físicas.

Composición de acciones¶

Podemos crear acciones que se creen a partir de la combinación de varias acciones:

sequence. Combina varias acciones en secuencia. La duración de la escena resultante será la suma de la duración de todas las acciones contenidas.
group. Combina varias acciones en paralelo. La acción resultante terminará cuando termine la más larga de las acciones que contenga.

Por ejemplo, podemos crear una secuencia con las acciones anteriores:

let accionSecuencia = SKAction.sequence(
    [accionMoverFinal,
     accionRotarFinal,
     accionMoverInicio,
     accionRotarInicio])

Además, podemos hacer que una acción se repita:

let accionRepite = SKAction.repeatForever(accionSecuencia)

Con esta última acción podemos especificar por ejemplo el movimiento de "patrulla" de un enemigo, que se moverá contínuamente entre los puntos (100, 100) y (200, 200).
