El motor cocos2d-x¶

Uno de los motores más conocidos y utilizados para desarrollo de videojuegos para dispositivos móviles es Cocos2D. Existe gran cantidad de juegos para iOS implementados con este motor. Aunque inicialmente se trataba de un motor escrito en Objective-C únicamente para iOS, actualmente contamos con Cocos2d-x que es la versión multiplataforma de este motor.

El juego se desarrolla con C++, y puede ser portado directamente a distintos tipos de dispositivos (Android, iOS, y plataformas de escritorio).

Vamos a comenzar viendo cómo instalar el motor Cocos2d-x y crear un nuevo proyecto con él.

Instalación de Cocos2d-x¶

Si entramos en la página web de Cocos, veremos que ofrecen dos productos principales:

Cocos. Herramienta visual de creación de videojuegos. Podremos introducir scripts con lenguajes como Javacript o LUA.
Cocos2d-x. Framework escrito en C++ para el desarrollo de videojuegos. El videojuego se implementará en clases C++, y dentro de ellas tendremos la opción de cargar contenidos creados con la herramienta anterior o con otras herramientas de terceros.

Nos decantaremos por la segunda opción, para crear videojuegos en C++. Veremos que la API de este motor es muy similar a la que encontramos en motores como SpriteKit y SceneKit, en este caso centrada en contenido 2D.

Instalación de Cocos2d-x¶

Para instalar Cocos2d-x simplemente deberemos:

Descargar y descomprimir Cocos2d-x en el directorio donde queramos tenerlo instalado.
En un Terminal, ir al directorio donde hayamos descomprimido el motor y ejecutar:
```
./setup.py
```
Nos preguntará por las rutas donde tengamos instalado ANDROID_SDK y ANDROID_NDK. Estas rutas en macOS por defecto son las siguientes, aunque podría cambiar:
```
ANDROID_SDK=~/Library/Android/sdk/
ANDROID_NDK=~/Library/Android/sdk/ndk-bundle/
```

De esta manera tendremos acceso a un script llamado cocosque permite entre otras cosas crear la plantilla para un nuevo proyecto Cocos2d-x multiplataforma.

Deberemos proporcionar la siguiente información:

cocos new MiJuego   -p es.ua.eps.MiJuego
                    -l cpp

Esto nos creará un proyecto (carpeta) MiJuego en el directorio donde nos encontremos, con bundle ID es.ua.eps.MiJuego. El lenguaje utilizado será C++ (-l cpp).

Dentro del directorio generado encontraremos los siguientes directorios:

Classes: Código fuente C++ de nuestro juego
Resources: Recursos y assets del videojuego (sprites, efectos de sonido, fuentes, ficheros de datos, etc)

El contenido de los dos directorios anteriores será común para todas las plataformas soportadas por Cocos2d-x. Será en ellos donde introduciremos los distintos componentes del videojuego.

Además, encontraremos una serie de carpetas adicionales con recursos propios de cada plataforma específica:

proj.ios_mac: Recursos para las versiones iOS y Mac basadas en el entorno Xcode.
proj.android: Recursos para la plataforma Android (entorno Android Studio)
proj.linux: Recursos para la compilación para Linux (se compila desde línea de comando)
proj.win32: Recursos para la compilación para Windows (proyecto Visual Studio)

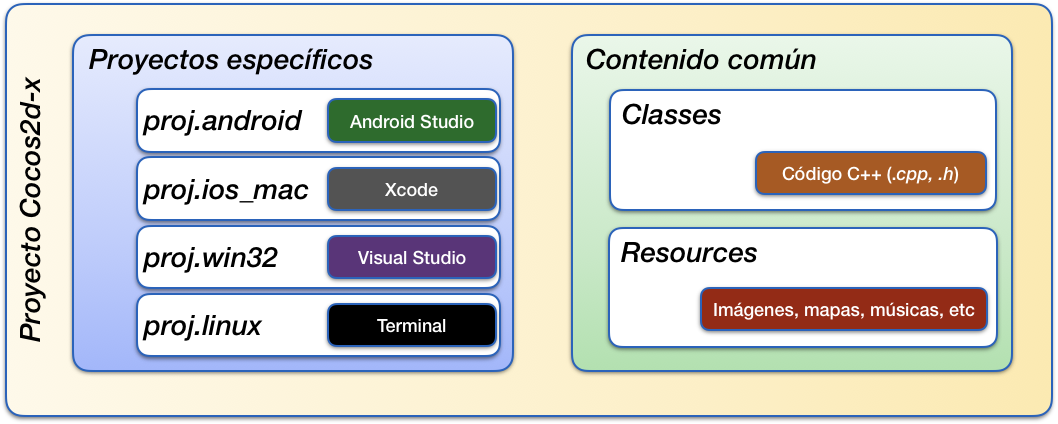

Organización del proyecto

Configuración CMake

Para la construcción de los proyectos se utiliza la herramienta CMake, por lo que es necesario tenerla instalada.

Encontramos además en la raíz del proyecto un fichero CMakeLists.txt en el que se indica la forma de construir el proyecto multiplataforma. En dicho fichero simplemente tendremos que actualizar la lista de clases a compilar. En la plantilla veremos un bloque como el siguiente:

# add cross-platforms source files and header files
list(APPEND GAME_SOURCE
     Classes/AppDelegate.cpp
     Classes/HelloWorldScene.cpp
     )
list(APPEND GAME_HEADER
     Classes/AppDelegate.h
     Classes/HelloWorldScene.h
     )

Deberemos ir actualizando este bloque conforme añadamos o eliminemos clases de nuestro proyecto.

Compilación en línea de comando

Tenemos también la opción de compilar y ejecutar el proyecto desde la consola con el comando cocos.

Por ejemplo, si queremos compilar el proyecto para la plataforma macOS, desde el directorio del proyecto podemos hacer:

cocos compile -p mac

Podemos también ejecutar el proyecto en dicha plataforma con:

cocos run -p mac

En este caso previamente lo compilará, si fuera necesario.

Podemos compilar y ejecutar para el resto de plataformas disponibles. Puedes ver la documentación de la herramienta de consola de Cocos para más información.

Esta forma de trabajar en línea de comando será la habitual si estamos en entorno Linux y queremos probar el proyecto como aplicación de escritorio Linux.

Pero tenemos la opción de trabajar en otros entornos, como Android Studio (para probar en Android), Xcode (para probar en iOS y Mac) y Visual Studio (para probar en Windows).

Podremos elegir el entorno de desarrollo que nos resulte más conveniente. Hemos de destacar que podremos cambiar de uno a otro sin problemas, ya que el código que introduzcamos estará siempre en carpetas compartidas por todas las plataformas. Podremos elegir el entorno en el que nos encontremos más cómodos, y utilizar el resto sólo cuando queramos hacer pruebas en plataformas específicas.

A continuación vamos a ver cómo trabajar con cada entorno.

Proyecto Android

Desde Android Studio podremos abrir directamente el proyecto que se encuentra en el directorio proj.android.

Podremos construir y ejecutar el proyecto directamenter desde Android Studio, aunque para que la construcción funcione debemos tener instalado el sistema de construcción Ninja. En caso contrario, obtendremos un error durante el proceso de construcción.

Proyecto iOS / Mac

En Cocos2d-x 3.X, dentro del directorio proj.ios_mac encontraremos un proyecto Xcode que podremos abrir directamente con este IDE.

Sin embargo, en Cocos2d-x 4.X será necesario generar un proyecto para las plataformas iOS y Mac utilizando la herramienta CMake:

# Generación del proyecto Xcode para MacOS
mkdir mac-build && cd mac-build
cmake .. -GXcode

# Generación del proyecto Xcode para iOS
mkdir ios-build && cd ios-build
cmake .. -GXcode -DCMAKE_SYSTEM_NAME=iOS -DCMAKE_OSX_SYSROOT=iphoneos

Una vez creado el proyecto (directorio mac-build o ios-build) podremos abrirlo con Xcode y trabajar de forma normal con este entorno.

Proyecto Windows

Tenemos también la opción de trabajar en Windows con Visual Studio. Al igual que en el caso de Xcode, con Cocos2d-x 3.X disponemos de dicho proyecto directamente, pero en Cocos2d-x 4.X deberemos generarlo con:

# Generación del proyecto Visual Studio para Windows
mkdir win32-build && cd win32-build
cmake .. -G"Visual Studio 15 2017" -Tv141

Puedes ver la documentación de CMake en Cocos2d-x 4.0 para más detalles.

Organización del motor¶

En el apartado anterior hemos visto cómo crear un nuevo proyecto Cocos2d-x. Vamos ahora a ver cómo están estructuradas las clases de esto motor.

El singleton `Director`¶

El elemento central del motor es un singleton de tipo Director, al que podemos acceder de la siguiente forma:

Director::getInstance()

El director será el encargado de gestionar toda la ejecución del juego, y entre sus funciones se encuentran:

Tiene una escena activa, y permite realizar transiciones a otras escenar, representadas todas ellas con la clase Scene.
Gestiona el ciclo del juego, actualizando y renderizando la escena activa en cada iteración. Sólo se actualizará y se mostrará la escena que esté actualmente activa.

Creación de escenas¶

En Cocos2d-x la escena se representa con la clase Scene, y contendrá un árbol de nodos, los cuales están representados por la clase Node. La propia escena es un nodo (Scene es subclase de Node), y tendrá como papel siempre hacer de nodo raíz del árbol de nodos de la escena.

Antes de entrar a estudiar el árbol de la escena, vamos a ver cómo crear una escena. Para crear cada escena (pantalla) del videojuego, crearemos una clase que herede de Scene, como la que vemos a continuación (fichero .h):

// MenuScene.h

class MenuScene : public cocos2d::Scene {
public:
    static cocos2d::Scene* createScene();

    virtual bool init();

    CREATE_FUNC(MenuScene);
};

Todos los objetos de Cocos2d-x se instanciarán mediante un método create, incluyendo la escena. Este método factoría se genera de forma estática con la macro CREATE_FUNC, por ese motivo está declarada en la clase anterior.

Ya en la implementación de la clase (fichero .cpp), podemos implementar el método estático createScene que hemos declarado anteriormente de la siguiente forma:

// MenuScene.cpp

Scene* MenuScene::createScene()
{
    return MenuScene::create();
}

Recordamos que podemos utilizar este método create porque lo hemos declarado previamente con CREATE_FUNC. Dicho método instanciará la clase y reservará memoria para el nuevo objeto, sin que tengamos que hacerlo nosotros, pero para inicializarlo llamará al método init() donde nosotros podremos indicar la forma en la que se inicializan nuestros objetos. Este método tendrá habitualmente la siguiente forma:

bool MenuScene::init()
{
    if ( !Scene::init() )
    {
        return false;
    }
    // Inicializar componentes de la escena

    return true;
}

Lo primero que hacemos es inicializar la superclase (en nuestro caso Scene). Si todo va bien, inicializaremos todos los componentes de la escena (etiquetas, menús, sprites, etc) y los añadiremos al árbol de nodos.

Más adelante veremos cómo crear estos nodos, pero antes vamos a ver cómo cambiar la escena que se muestra en el motor.

Transiciones entre escenas¶

Al ejecutar el motor deberemos indicar la escena que mostraremos inicialmente como escena activa. Esto lo haremos con el método runWithScene del director:

Director::getInstance()->runWithScene(MenuPrincipal::scene());

Con esto pondremos en marcha el motor del juego mostrando la escena indicada. Si el motor ya está en marcha y queremos cambiar de escena, deberemos hacerlo con el método replaceScene:

Director::getInstance()->replaceScene(Creditos::scene());

También podemos implementar transiciones entre escenas de forma animada utilizando como escena una serie de clases todas ellas con prefijo Transition*, que heredan de TransitionScene, y que a su vez hereda de Scene.

Podemos mostrar una transición animada reemplazando la escena actual por una escena de transición:

Scene *puntuacionesScene = Puntuaciones::scene();
TransitionCrossFade *transition =
    TransitionCrossFade::create(0.5, puntuacionScene);
Director::getInstance()->replaceScene(transition);

Podemos observar que la escena de transición se construye a partir de la duración de la transición, y de la escena que debe mostrarse una vez finalice la transición.

Árbol de la escena¶

El contenido de la escena se definirá como un árbol de nodos, todos ellos subclases de Node. Entre las subclases encontramos:

Scene: Hará siempre de nodo raíz del árbol.
Label: Etiquetas de texto
Sprite: Personajes y otros elementos que podremos mover por pantalla y animar.
TMXTiledMap: Mapa que podremos utilizar para el fondo del escenario.
Layer: Nodo que implementa eventos de la pantalla táctil y al que podremos añadir contenido como hijos.

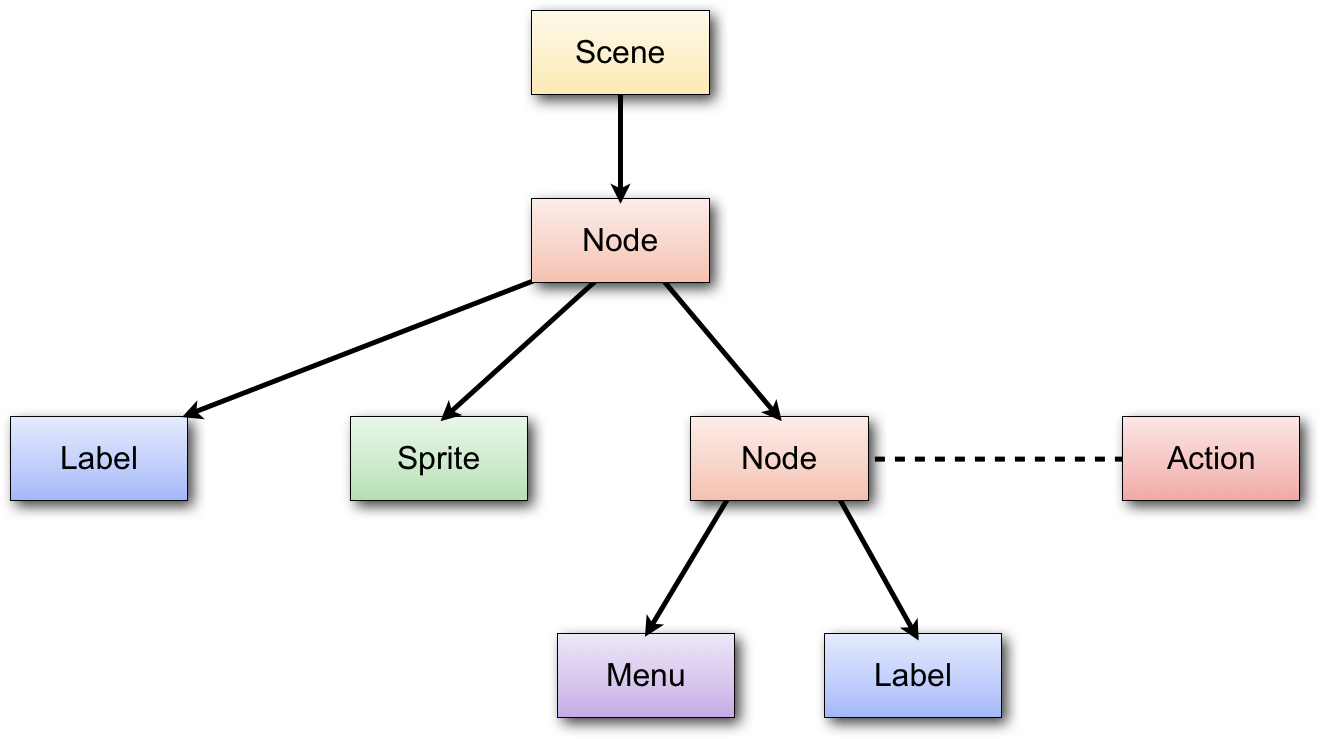

Árbol de la escena

Podemos añadir un nodo como hijo de cualquier nodo de la escena con:

_fondo->addChild(_personaje);

Al añadirlo podemos también especificar el orden Z del nodo (orden de dibujado entre sus hermanos). También podremos establecer o modificar este orden mediante el método setLocalZOrder().

Podremos eliminar un nodo de la escena eliminandolo de su padre:

_personaje->removeFromParent();

También podremos buscar un nodo dado su nombre, o listar todos los hijos de un determinado nodo:

_fondo->getChildByName(“personaje”);
_fondo->getChildren();

Tipos de datos¶

Como hemos comentado, Cocos2d-x proviene del motor Cocos2d para iOS. Este motor estaba implementado en Objective-C, sobre la API Cocoa Touch, y por lo tanto estaba muy vinculado a sus tipos de datos.

Por este motivo Cocos2d-x implementa sus propios tipos de datos equivalentes a los de Cocoa Touch para poder trabajar de la misma forma. Vamos a ver cuáles son estos tipos de datos.

Por un lado tenemos la clase Ref. Todos los objetos de la librería heredan en última instancia de esta clase. En ella se define por ejemplo el mecanismo de gestión de memoria que utilizan todos los objetos de la librería.

Tenemos una serie de colecciones como Vector<>, Map<> especiales de Cocos2d-x que tienen en cuenta su modelo particular de memoria, pero con los que podremos utilizar la sintaxis de C++ para este tipo de colecciones. También tenemos los tipos Value, ValueVector y ValueMap para la representación de estructuras de datos, que nos permiten por ejemplo cargar ficheros .plist de forma automática. El primero de ellos es un wrapper que permite almacenar tipos básicos (bool, int, string, etc) o complejos, mientras que los otros dos representan las listas y diccionarios respectivamente.

Encontramos también una serie de tipos de datos geométricos: Vec2, Point, Rect y Size. Estos tipos de datos incorporan también algunas operaciones, por ejemplo para comprobar si dos rectángulos intersectan.

Propiedades de los nodos¶

Todos los nodos de Cocos2d-x comparten una serie de propiedades comunes, a las que podremos acceder con los correspondientes métodos get/set. En la siguiente figura se muestran las principales propiedades:

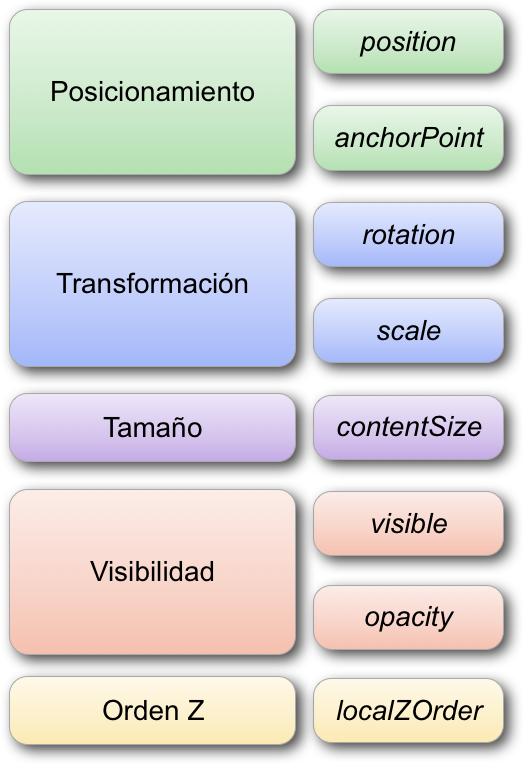

Propiedades de los nodos

Las propiedades position y anchorPoint nos permiten posicionar un objeto a partir de sus coordenadas 2D y de su punto de anclado (tipo Vec2):

node->setAnchorPoint(Vec2(0.5, 0.5));
node->setPosition(Vec2(240, 160));

Podemos modificar también su rotación y escala:

node->setRotation(M_PI * 0.5);
node->setScale(0.5f);

Podemos consultar el área que ocupa el nodo en pantalla con:

Size s = node->getContentSize();

Podemos indicar si el nodo es visible (en caso de no serlo no se renderizará, reduciendo así el coste del render), o controlar su opacidad:

node->setVisible(true);
node->setOpacity(128);

Otra propiedad importante en los nodos es su orden Z. En caso de Cococs2d-x se llama localZOrder para hacer énfasis en que el orden afecta sólo de forma local entre nodos hermanos (hijos de un mismo nodo):

node->setLocalZOrder(10);

Gestión de la memoria¶

La memoria en Cocos2d-x se gestiona mediante cuenta de referencias, siguiendo el mismo mecanismo de gestión de memoria que se utilizaba antiguamente en iOS.

Contador de referencias¶

Este mecanismo consiste en que los objetos de la librería (todos derivan en última instancia de Ref) tienen un contador de referencias que existen hacia ellos. Cuando el contador de referencias llegue a cero, el objeto se eliminará de memoria.

Podemos incrementar el número de referencias sobre un objeto llamando a su método retain, y decrementarlo llamando a release. En caso de que al hacer release el contador de referencias llegue a 0, el objeto será eliminado inmediatamente de la memoria.

Existe un tercer método para manipular dicho contador de referencias: autorelease. Dicho método no decrementa el contador inmediatamente, sino que deja programado el decremento para el final del ciclo actual del juego. Es decir, podremos seguir utilizando el objeto mientras dure el ciclo, pero al final de éste, si el contador llegase a cero, se eliminará el objeto.

Deberemos asegurarnos de que el número de llamadas a retain sobre un objeto sea igual al número de llamadas a release / autorelease. Si el primero fuese superior al segundo, entonces tendríamos una fuga de memoria. Si fuese inferior tendríamos un error de acceso a memoria cuando intentemos decrementar las referencias de un objeto que ha sido ya liberado.

Quien retiene, debe liberar¶

Si no organizamos bien el código de gestión de memoria puede ser complicado garantizar que el número de llamadas aretain y a release / autorelease esté equilibrado. Para evitar este problema la regla fundamental es que quien incremente el número de referencias (retain) será responsable de decrementarlo (release / autorelease). Vemos a continuación con mayor detalle las implicaciones que esta regla tiene en el uso de la librería:

Cuando instanciamos un objeto con el método factoría create, éste método lo inicializa con una referencia, pero él mismo es responsable de eliminarla. Si lo hiciese antes de devolver el objeto, éste se eliminaría de la memoria antes de que alguien pudiera usarlo, mientras que si no lo hace en ese momento ya no tendrá más oportunidades de liberarlo. Para solucionar este problema hará uso del método autorelease, dejando programado que la referencia se librere automáticamente cuando termine el ciclo actual. De esta forma, el código que haya llamado a create tendrá la oportunidad de retener el objeto recibido, y entonces se mantendría en memoria, pero si nadie lo retuviese sería eliminado al final del ciclo.

Estructuras de Cocos2d-x¶

Cuando añadimos un nodo como hijo de otro en la escena 2D, o cuando se añade un objeto a otras estructuras como los tipos Vector o Map de Cocos2d-x, o alguna de las cachés de objetos que gestiona el motor, estas estructuras se encargarán de retener el objeto en memoria, y cuando se elimine de ellas lo liberarán.

Es decir, podemos por ejemplo crear un nodo con create y en ese momento añadirlo como hijo a otro con addChild, y no tendremos que preocuparnos de retenerlo ni de liberarlo nosotros. El propio grafo de la escena será el encargado de gestionar la memoria en este caso.

Node *nodo = Node::create();
this->addChild(nodo);

Esta será la forma más habitual de trabajar, y que hará que la gestión de la memoria sea totalmente transparente, sin tener que hacer nada nosotros.

Referencias fuertes¶

Si queremos guardar un nodo como campo de nuestro objeto con una referencia fuerte hacia él, tras instanciarlo con create deberemos reternarlo con retain para que no se libere automáticamente. De esta forma, aunque no estuviera retenido por otros objetos, nosotros lo mantendremos en memoria.

// .h

private:
    cocos2d::Node *_hud;

// .cpp

Game::init() {
    ...

    _hud = Node::create();
    _hud->retain();
}

Como lo hemos retenido, nosotros seremos responsables de liberarlo, por lo que deberemos llamar a release sobre dicho campo cuando nuestro objeto sea destruido (en el destructor de la clase), o cuando vayamos a cambiar el valor del campo y el antiguo deba ser liberado.

// .cpp

Game::~Game() {
    if(_hud!=NULL) {
        _hud->release();
        _hud = NULL;
    }
}

Es recomendable, como vemos en el código anterior, poner a NULL el objeto cuando lo hayamos liberado, para así saber que ya está liberado y evitar liberar dos veces por error. Hay una macro de Cocos2d-x que implementa este comportamiento. El siguiente código sería equivalente al anterior, pero usando dicha macro:

// .cpp

Game::~Game() {
    CC_SAFE_RELEASE_NULL(_hud);
}

Interfaz de usuario¶

Encontramos distintos tipos de nodos que podemos añadir a la escena para crear nuestra interfaz de usuario, como por ejemplo menús y etiquetas de texto, que nos pueden servir por ejemplo para mostrar el marcador de puntuación, o el mensaje Game Over.

Etiquetas¶

Tenemos dos formas alternativas de crear una etiqueta de texto:

Utilizar una fuente TrueType predefinida.
Crear nuestro propio tipo de fuente bitmap.

La primera opción es la más sencilla, ya que podemos crear la cadena directamente a partir de un tipo de fuente ya existen y añadirla a la escena con addChild (por ejemplo añadiéndola como hija de la capa principal de la escena). Se define mediante la clase LabelTTF:

LabelTTF* label = LabelTTF::create("Game Over", "Arial", 24);
this->addChild(label);

Sin embargo, en un videojuego debemos cuidar al máximo el aspecto y la personalización de los gráficos. Por lo tanto, suele ser más adecuado crear nuestros propios tipos de fuentes. La mayoría de motores de videojuegos soportan el formato .fnt, con el que podemos definir fuentes de tipo bitmap personalizadas. Para crear una fuente con dicho formato podemos utilizar herramientas como Angel Code o Hiero. Una vez creada la fuente con este formato, podemos mostrar una cadena con dicha fuente mediante la clase LabelBMFont:

LabelBMFont *label = LabelBMFont::create("Game Over", "fuente.fnt");
this->addChild(label);

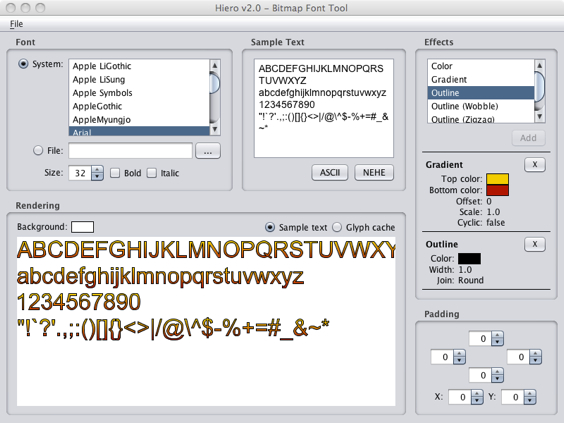

Herramienta Hiero Font Tool

Menús¶

Por otro lado, también podemos crear menús de opciones. Normalmente en la pantalla principal del juego siempre encontraremos un menú con todas las opciones que nos ofrece dicho juego. Los menús se crean con la clase Menu, a la que añadiremos una serie de items, de tipo MenuItem (o subclases suyas), que representarán las opciones del menú. Estos items pueden ser etiquetas de texto, pero también podemos utilizar imágenes para darles un aspecto más vistoso. El menú se añadirá a la escena como cualquier otro tipo de item:

MenuItemImage *item1 = MenuItemImage::create(
      "nuevo_juego.png", "nuevo_juego_selected.png", CC_CALLBACK_1(MenuPrincipal::menuNuevoJuegoCallback, this));

MenuItemImage *item2 = MenuItemImage::create(
      "continuar.png", "continuar_selected.png", CC_CALLBACK_1(MenuPrincipal::menuContinuarCallback, this));

MenuItemImage *item3 = MenuItemImage::create(
      "opciones.png", "opciones_selected.png", CC_CALLBACK_1(MenuPrincipal::menuOpcionesCallback, this));

Menu* menu = Menu::create(item1, item2, item3, NULL);
menu->alignItemsVertically();

this->addChild(menu);

Vemos que para cada item del menú añadimos dos imágenes. Una para su estado normal, y otra para cuando esté pulsado. También propocionamos la acción a realizar cuando se pulse sobre cada opción, mediante un par target-selector: el target es el objeto sobre el que se va a llamar a la acción (normalmente nuestro propio objeto this), y el selector es la forma de indicar el método al que se va a invocar. Los métodos indicados como selectores de tipo menú deberán tener la siguiente forma:

void MenuPrincipal::menuNuevoJuegoCallback(Ref* pSender)
{
    Director::getInstance()->replaceScene(Game::scene());
}

Una vez creadas las opciones, construirmos un menú a partir de ellas, organizamos los items (podemos disponerlos en vertical de forma automática como vemos en el ejemplo), y añadimos el menú a la escena.

Actualización de la escena¶

Vamos a ver las formas en las que podemos actualizar el estado de la escena en cada iteración del ciclo del juego. Podremos hacerlo o bien indicando en un método update el código a ejecutar en cada iteración, o bien programando las actualizaciones mediante acciones.

Actualización en el ciclo del juego¶

En Cocos2d-x no deberemos preocuparnos de implementar el ciclo del juego, ya que de esto se encarga el singleton Director. Éste objeto será el encargado de actualizar y dibujar la escena actual

La escena tiene un método schedule que permite especificar un método al que se llamará en cada iteración del ciclo. De esa forma, podremos especificar en dicho método la forma de actualizar la escena:

scene->schedule(CC_SCHEDULE_SELECTOR(Game::update));

Tendremos que definir un método update donde introduciremos el código que se encargará de actualizar la escena. Como parámetro recibe el tiempo transcurrido desde la anterior actualización (delta time). Deberemos aprovechar este tiempo para actualizar los movimientos a partir de él, y así conseguir un movimiento fluido y constante:

void Game::update(float dt)
{
    _sprite->setPosition(_sprite->getPosition() + Vec2(100*dt, 0));
}

En este caso estamos moviendo el sprite en x a una velocidad de 100 pixeles por segundo (el tiempo transcurrido se proporciona en segundos).

Es importante remarcar que tanto el dibujado como las actualizaciones sólo se llevarán a cabo cuando la escena en la que están sea la escena activa en el Director.

Existe otra versión del método schedule que nos permite proporcionar el método a llamar mediante una función lambda. En este caso deberemos indicar también un identificador para nuestra función, para así poder cancelar su planificación:

scene->schedule([=](float dt) {
    ...
}, "ia");

A esta planificación le hemos dado el identificador "ia". Podremos cancelarla llamando a unschedule("ia").

El método schedule nos permite indicar también la periodicidad con la que se llamará a la función indicada. Por defecto será en cada iteración del ciclo del juego (normalmente 60 fps), pero podemos utilizar periodicidades distintas. Por ejemplo, si lo único que necesitamos es actualizar un temporizador que mide el tiempo en segundos, podríamos llamar a la función una vez por segundo.

Acciones¶

En el punto anterior hemos visto cómo actualizar la escena de forma manual, como se hace habitualmente en el ciclo del juego. Sin embargo, con Cocos2d-x tenemos formas más sencillas de animar los nodos de la escena, son lo que se conoce como acciones.

Estas acciones nos permiten definir determinados comportamientos, como trasladarse a un determinado punto, y aplicarlos sobre un nodo para que realice dicha acción de forma automática, sin tener que actualizar su posición manualmente en cada iteración (tick) del juego.

Todas las acciones derivan de la clase Action. Encontramos acciones instantáneas (como por ejemplo situar un nodo en una posición determinada), o acciones con una duración (mover el nodo hasta la posición destino gradualmente).

Ejecución de acciones

Por ejemplo, para mover un nodo a la posición (200, 50) en 3 segundos, podemos definir una acción como la siguiente:

MoveTo *actionMoveTo = MoveTo::create(3, Vec2(200, 50));

Para ejecutarla, deberemos aplicarla sobre el nodo que queremos mover:

nodo->runAction(actionMoveTo);

Podemos ejecutar varias acciones de forma simultánea sobre un mismo nodo. Si queremos detener todas las acciónes que pudiera haber en marcha hasta el momento, podremos hacerlo con:

nodo->stopAllActions();

Combinación y repetición de acciones

Además, tenemos la posibilidad de encadenar varias acciones mediante el tipo especial de acción Sequence. En el siguiente ejemplo primero situamos el nodo de forma inmediata en (0, 50), y después lo movermos a (200, 50):

Place *actionPlace = Place::create(Vec2(0, 50));
MoveTo *actionMoveTo = MoveTo::create(3, Vec2(200, 50));

Sequence *actionSequence =
    Sequence::create(actionPlace, actionMoveTo, NULL);

nodo->runAction(actionSequence);

Incluso podemos hacer que una acción (o secuencia de acciones) se repita un determinado número de veces, o de forma indefinida:

RepeatForever *actionRepeat =
    RepeatForever::create(actionSequence);
nodo->runAction(actionRepeat);

De esta forma, el nodo estará continuamente moviéndose de (0,50) a (200,50). Cuando llegue a la posición final volverá a aparecer en la inicial y continuará la animación.

Llamadas a funciones propias

Encontramos también acciones que nos permiten realizar tareas personalizadas, proporcionando mediante una pareja target-selector la función a la que queremos que se llame cuando se produzca la acción:

CallFunc *actionCall =
    CallFunc::create(CC_CALLBACK_0(Game::accionCallback, this));

Deberemos definir en nuestra clase el método de callback a llamar. En el caso del ejemplo anterior sería:

void Game::accionCallback() {
    ...
}

Otra opción es pasar directamente una función lambda como parámetro:

CallFunc::create([=] {
    ...
});

También encontramos variantes de esta acción que nos permiten pasarle al callback como parámetro datos propios o el nodo sobre el que se ha ejecutado la acción (CallFuncN recibe el nodo como parámetro, y CallFundND recibe el nodo y un puntero a datos genéricos). Cuanto tengamos que pasar un callback con parámetros utilizaremos CC_CALLBACK_1, CC_CALLBACK_2 y CC_CALLBACK_3, para 1, 2 y 3 parámetros respectivamente.

Encontramos gran cantidad de acciones disponibles, que nos permitirán crear diferentes efectos (fundido, tinte, rotación, escalado), e incluso podríamos crear nuestras propias acciones mediante subclases de Action.

Sprites¶

Podemos crear un sprite en Cocos2D con la clase Sprite a partir de la textura de dicho sprite:

Sprite *sprite = Sprite::create("personaje.png");

El sprite podrá ser añadido a la escena como cualquier otro nodo, añadiéndolo como hijo de alguna de las capas con addChild().

Posición¶

Al igual que cualquier nodo, un sprite tiene una posición en pantalla representada por su propiedad position, de tipo Vec2 (también podemos utilizar como tipo Point, ya que es un alias de Vec2).

Por ejemplo, para posicionar un sprite en unas determinadas coordenadas le asignaremos un valor a su propiedad position (esto es aplicable a cualquier nodo):

sprite->setPosition(Vec2(240, 160));

La posición indicada corresponde al punto central del sprite, aunque podríamos modificar esto con la propiedad anchorPoint, de forma similar a las capas de Core Animation. El sistema de coordenadas de Cocos2D es el mismo que el de Core Graphics, el origen de coordenadas se encuentra en la esquina inferior izquierda, y las y son positivas hacia arriba.

Podemos aplicar otras transformaciones al sprite, como rotaciones (rotation), escalados (scale, scaleX, scaleY), o desencajados (skewX, skewY). También podemos especificar su orden Z (zOrder). Recordamos que todas estas propiedades no son exclusivas de los sprites, sino que son aplicables a cualquier nodo, aunque tienen un especial interés en el caso de los sprites.

Fotogramas¶

Estos objetos pueden estar animados. Para ello deberemos definir los distintos fotogramas (o frames) de la animación. Podemos definir varias animaciones para cada sprite, según las acciones que pueda hacer, y cada animación se definirá como una secuencia de fotogramas.

Por ejemplo, si tenemos un personaje podemos tener una animación para andar hacia la derecha y otra para andar hacia la izquierda.

Para almacenar los fotogramas de los sprites de forma óptima, utilizamos lo que se conoce como sprite sheets. Se trata de imágenes en las que incluyen de forma conjunta todos los fotogramas de los sprites, organizándolos de forma óptima para aprovechar el espacio de la imagen .

Estos sprite sheets pueden crearse con herramientas como TexturePacker, Shoebox o FreeTexturePacker. Todas estas herramientas exportan el sprite sheet al formato reconocido por Cocos2d-x. El formato que podremos leer con este motor cuenta con dos ficheros:

.png: Textura del sprite sheet, donde se encuentran todos los fotogramas organizados de forma óptima en el espacio de la imagen.
.plist: Índice del sprite sheet, donde se indica la lista de fotogramas que contiene (cada uno se identifica por un nombre en el índice), y para cada uno se define la región que ocupa en la textura, para que así el motor sea capaz de extraer cada fotograma por separadio.

En Cocos2d-x tenemos la clase SpriteFrameCache que se encarga de almacenar la caché de fotogramas de sprites que queramos utilizar. Podremos añadir los fotogramas de nuestro sprite sheet a la caché a partir de los dos ficheros indicados anteriormente (sólo hará falta hacer referencia al fichero .plist, ya que este fichero incluirá una referencia al .png):

SpriteFrameCache::getInstance()
    ->addSpriteFramesWithFile("sheet.plist");

Vemos que la caché de fotogramas se define como singleton, y podremos acceder a ella para obtener los fotogramas que necesitemos en cada momento.

Una vez introducidos los fotogramas del sprite sheet en la caché de fotogramas, podemos crear sprites a partir de dicha caché con:

Sprite *sprite = Sprite::createWithSpriteFrameName("frame01.png");

En el caso anterior creamos un nuevo sprite, pero en lugar de hacerlo directamente a partir de una imagen, lo hacemos a partir del nombre de un fotograma añadido a la caché de textura.

No debemos confundirnos con el nombre que se le proporciona como parámetro, parece que sea un fichero de imagen, pero no lo es. En el índice .plist por defecto a cada fotograma se le da como nombre identificativo el nombre del fichero de la imagen original, y por eso al hacer referencia a él indicamos dicho nombre de fichero, pero no está accediendo a un fichero, sino a la caché de fotogramas.

También podemos obtener el fotograma como un objeto SpriteFrame. Esta clase no define un sprite, sino el fotograma almacenado en caché. Es decir, no es un nodo que podamos almacenar en la escena, simplemente define la región de textura correspondiente al fotograma:

SpriteFrame* frame = SpriteFrameCache::getInstance()
    ->spriteFrameByName("frame01.png");

Podremos inicializar también el sprite a partir del fotograma anterior, en lugar de hacerlo directamente a partir del nombre del fotograma:

Sprite *sprite = Sprite::createWithSpriteFrame(frame);

Animación¶

Podremos definir determinadas secuencias de frames para crear animaciones. Las animaciones se representan mediante la clase Animation, y se pueden crear a partir de la secuencia de fotogramas que las definen. Los fotogramas deberán indicarse mediante objetos de la clase SpriteFrame:

Animation *animAndar = Animation::create();
animAndar->addSpriteFrame(SpriteFrameCache::getInstance()
    ->spriteFrameByName("frame01.png"));
animAndar->addSpriteFrame(SpriteFrameCache::getInstance()
    ->spriteFrameByName("frame02.png"));

Podemos ver que los fotogramas se pueden obtener de la caché de fotogramas definida anteriormente. Además de proporcionar una lista de fotogramas a la animación, deberemos proporcionar su periodicidad, es decir, el tiempo en segundos que tarda en cambiar al siguiente fotograma. Esto se hará mediante la propiedad delayPerUnit:

animAndar->setDelayPerUnit(0.25);

Una vez definida la animación, podemos añadirla a una caché de animaciones que, al igual que la caché de texturas, también se define como singleton:

AnimationCache::getInstance()
    ->addAnimation(animAndar, "animAndar");

La animación se identifica mediante la cadena que proporcionamos como parámetro name. Podemos cambiar el fotograma que muestra actualmente un sprite con su método:

sprite->setDisplayFrameWithAnimationName("animAndar", 0);

Con esto buscará en la caché de animaciones la animación especificada, y mostrará de ella el fotograma cuyo índice proporcionemos. Pero lo realmente interesante será poder reproducir la animación de forma automática. Esto podremos hacerlo mediante acciones.

La acción `Animate`¶

Podemos aprovechar este mecanismo de acciones para definir las animaciones de fotogramas de los sprites, con una acción de tipo Animate. Crearemos la acción de animación a partir de una animación de la caché de animaciones:

Animate *animate = Animate::create(
    AnimationCache::sharedAnimationCache()
        ->animationByName("animAndar"));

sprite->runAction(RepeatForever::create(animate));

Con esto estaremos reproduciendo continuamente la secuencia de fotogramas definida en la animación, utilizando la periodicidad (delayPerUnit) que especificamos al crear dicha animación.

Sprite batch¶

En OpenGL los sprites se dibujan realmente en un contexto 3D. Es decir, son texturas que se mapean sobre polígonos 3D (concretamente con una geometría rectángular). Muchas veces encontramos en pantalla varios sprites que utilizan la misma textura (o distintas regiones de la misma textura, como hemos visto en el caso de los sprite sheets). Podemos optimizar el dibujado de estos sprites generando la geometría de todos ellos de forma conjunta en una única operación con la GPU. Esto será posible sólo cuando el conjunto de sprites a dibujar estén contenidos en una misma textura.

Podemos optimizar el dibujado de sprites cuyos fotogramas se encuentren dentro de una misma texture utilizando un sprite batch. Creamos un batch de sprites con Cocos2d-x utilizando la clase SpriteBatchNode:

SpriteBatchNode *spriteBatch =
    SpriteBatchNode::create("sheet.png");
this->addChild(spriteBatch);

El sprite batch es un tipo de nodo más que podemos añadir a nuestra escena, pero por si sólo no genera ningún contenido. Deberemos añadir como hijos los sprites que queremos que dibuje. Es imprescindible que los hijos sean de tipo Sprite (o subclases de ésta), y que tengan como textura la misma textura que hemos utilizado al crear el batch (o regiones de la misma). No podremos añadir sprites con ninguna otra textura dentro de este batch.

Sprite *sprite1 = Sprite::createWithSpriteFrameName("frame01.png");
sprite1->setPosition(Vec2(50,20));
Sprite *sprite2 = Sprite::createWithSpriteFrameName("frame01.png");
sprite2->setPosition(Vec2(150,20));

spriteBatch->addChild(sprite1);
spriteBatch->addChild(sprite2);

En el ejemplo anterior consideramos que el frame con nombre "frame01.png" es un fotograma que se cargó en la caché de fotogramas a partir de la textura sheet.png. De no pertenecer a dicha textura no podría cargarse dentro del batch.

Colisiones y bounding boxes¶

La clase Sprite contiene un método getBoundingBox que nos devuelve un objeto Rect que representa la caja en la que el sprite está contenido. Con la función intersectsRect podemos comprobar de forma sencilla y eficiente si dos rectángulos colisionan:

Rect bbPersonaje = spritePersonaje->getBoundingBox();
Rect bbEnemigo = spriteEnemigo->getBoundingBox();

if (bbPersonaje.intersectsRect(bbEnemigo)) {
    // Game over
    ...
}

Con esto podremos saber si un enemigo nos ha tocado, o si una de nuestras balas ha impactado en un enemigo.

Tilemaps¶

El motor Cocos2d-x soporta directamente los mapas creados con la herramienta Tiled.

Podemos leer los ficheros de tipo .tmx creados con esta herramienta mediante la clase TMXTiledMap:

TMXTiledMap *fondo = TMXTiledMap::create("mapa.tmx");

Este objeto es un nodo (hereda de Node), por lo que podemos añadirlo a la escena (con addChild) y aplicar cualquier transformación de las vistas anterioremente.

Capas de patrones¶

En un tilemap podemos tener varias capas de patrones, formadas por una matriz de tiles. Podemos obtener una capa a partir de su nombre con:

TMXLayer *capa = fondo->layerNamed("muros");

Cada tile de la capa tendrá un tamaño determinado por el tilemap (por ejemplo, de $16 \times 16$ pixels), y estará ubicado en una coordenada determinada de la matriz (fila y columna), a la que nos referiremos como tilecoord, para no confundir con las coordenadas en píxeles de la escena.

Cada posición de la matriz de cada capa tendrá un número entero, que será el gid del tile que debe mostrar en dicha posición, o 0 en caso de estar vacía. Podemos obtener dicho gid de la siguiente forma:

Point tileCoords = Point(fila,columna);
int tileGid = capa->getTileGIDAt(tileCoords);

Por ejemplo, si como en el caso anterior estamos consultando la capa "muros", viendo si el tile de cada posición está vacío o no podríamos comprobar si hay un muro en dicha posición.

También desde la herramienta Tiled se le puede dar una serie de propiedades a cada tile del tileset. Por ejemplo, podríamos crear una propiedad para indicar si los muros son colisionables o no, y leer dicha propiedad desde el código con:

if (tileGid) {
    auto properties = fondo->getPropertiesForGID(tileGid);
    if (!properties.isNull()) {
        bool collision =  properties.asValueMap()
                                    .at("colisionable")
                                    .asBool();
        if(collision) {
            ...
        }
    }
}

Conversion entre coordenadas de la escena y tilecoords¶

Hemos hablado anteriormente de que cada tile se encuentra dentro del mapa en una fila y columna (tilecoord), que son distintas al espacio de coordenadas de la escena. Por ello, normalmente será necesario convertir entre las coordenadas de la escena y las tilecoords.

A continuación mostramos algunos métodos auxiliares que nos pueden ser últiles para realizar esta tarea.

Tilecoord de una posición de la escena

El primero de ellos nos devolverá las coordenadas de una celda a partir de las coordenadas de la escena (dividiendo entre el tamaño de cada celda):

Point Game::tileCoordForPosition(Vec position)
{
    Size tileSize = _tileMap->getTileSize();

    float totalHeight = _tileMap->getMapSize().height *
                        tileSize.height;
    float x = floor(position.x / tileSize.width);
    float y = floor((totalHeight - position.y) /
                    tileSize.height);
    return Point(x, y);
}

Hay que destacar que las coordenadas y del mapa están invertidas respecto a las de la escena. Por ese motivo es necesario calcular la altura total y hacer la resta.

Rectángulo que ocupa un tile en la escena

También vamos a definir un método que nos devuelva el área (Rect) que ocupa en la escena un tile determinado:

Rect Game::rectForTileAt(CCPoint tileCoords) {
    Size tileSize = _tileMap->getTileSize();

    float totalHeight = _tileMap->getMapSize().height *
                        tileSize.height;
    Point origin(tileCoords.x * tileSize.width, totalHeight -
                 ((tileCoords.y + 1) * tileSize.height));
    return Rect(origin.x, origin.y,
                tileSize.width, tileSize.height);
}

Modificación del mapa¶

En muchos casos nos interesará tener en el mapa objetos que podamos modificar. Por ejemplo, monedas u otros items que podamos recolectar, u objetos que podemos destruir. Para conseguir esto podemos definir una capa con dichos objetos, de forma que cuando entremos en una celda ocupada de dicha capa, la modifiquemos para borrar o cambiar su contenido. Por ejemplo, podríamos cargar una capa con "monedas":

TMXLayer *monedas = fondo->getLayer("monedas");

De esta capa podremos eliminar los tiles cuando nuestro personaje los "recoja". Para hacer esto podemos utilizar el siguiente método:

monedas->removeTileAt(tileCoord);

También podríamos cambiar el tipo de elemento que se muestra en una celda (por ejemplo para que al tocar una moneda cambie de color). Esto lo haremos especificando el nuevo gid que tendrá la celda:

monedas->setTileGID(GID_MONEDA_ROJA, tileCoord);

Para cambiar o modificar los elementos recolectables primero deberemos comprobar si nuestro personaje "colisiona" con la celda en la que se encuentran, para lo que nos podemos ayudar de los métodos definidos en el punto anterior:

Point tileCoords = this->tileCoordForPosition(_sprite->getPosition());

int tileGid = monedas->getTileGIDAt(tileCoords);
if (tileGid) {
    monedas->removeTileAt(tileCoords);
}

Capas de objetos¶

Además de las capas de patrones, con Tiled podemos crear capas de objetos que contengan puntos, regiones, u otros objetos geométricos. Podremos acceder también a esta información desde Cocos2d-x.

Lectura de la capa de objetos

Cada capa de objetos y cada objeto es identificado mediante un nombre que le damos en Tiled.

Podemos acceder a una capa de objetos a partir de su nombre:

TMXObjectGroup *objects = fondo->getObjectGroup("objetos");

Las capas de objetos están representadas en Cocos2d-x por la clase TMXObjectGroup. Dentro de ella podremos acceder a cada objeto que contenga a partir de su nombre. Por ejemplo, si hemos creado un objeto con nombre inicio, podremos obtenerlo de la siguiente forma:

auto inicio = objects->getObject("inicio");

El objeto se obtiene como un diccionario. De él podemos obtener diferentes propiedades, como por ejemplo sus coordenadas:

int x = inicio.at("x").asInt();
int y = inicio.at("y").asInt();

_sprite->setPosition(Vec2(x, y));

De esta forma en el código obtenemos la posición que ocupa el objeto y podemos utilizar esta posición para el propósito para el que hubiésemos creado el objeto (por ejemplo para situar en ella inicialmente a nuestro personaje, o hacer que en ese punto aparezcan nuevos enemigos).

Además, a cada objeto podremos añadirle también propiedades personalizadas. Por ejemplo, si es un punto de generación (spawn) de enemigos, podríamos especificar cuántos enemigos saldrán y con qué frecuencia.

Formas geométricas

En la capa de objetos podemos incluir formas geométricas, como por ejemplo líneas o polilíneas. Esto puede ser especialmente útil para definir la geometría de colisión del escenario y posteriormente cargarla en el motor de físicas.

La capa de objetos geométricos se carga de forma similar a los objetos genéricos definidos por el usuario.

Por ejemplo, si nuestros objetos geométricos de la capa de objetos son todos ellos polilíneas, podemos cargarlos de la siguiente forma:

TMXObjectGroup *groupEdges = _tiledMap->getTiledMap()->getObjectGroup("MyEdges");

ValueVector edges = groupsEdges->getObjects();

for(Value edge : edges) {
    ValueVector polyline = edge.asValueMap()
                               .at("polylinePoints")
                               .asValueVector();

    // Calculamos la coordenadas absolutas del objeto
    float x = edge.asValueMap().at("x").asFloat() +
              _tiledMap->getTiledMap()->getPositionX();
    float y = edge.asValueMap().at("y").asFloat() +
              _tiledMap->getTiledMap()->getPositionY();

    for(Value point: polyline) {
        float px = point.asValueMap().at("x").asFloat() + x;
        float py = point.asValueMap().at("y").asFloat() + y;

        // Hacemos algo con (px, py)
        ...
    }
}

Si no conocemos cómo está organizada la capa de objetos, podemos consultar el fuente XML del fichero .tmx. También tenemos la opción de imprimir en la consola el objeto que nos devuelve getObjects, y de esta forma veremos su estructura en JSON y podremos así escribir el código para leerlo.

Scroll del escenario¶

Cuando en el juego tenemos un mapa más extenso que el tamaño de la pantalla, tendremos que implementar scroll para movernos por él. Para hacer scroll podemos desplazar la capa principal del juego, que contiene tanto el mapa de fondo como los sprites:

_escenario->setPosition(Vec2(scrollX, scrollY));

En este ejemplo anterior, _escenario sería nuestra capa principal, que contendría el mapa de fondo y los personajes y elementos de la escena.

En este caso es importante resaltar que si queremos implementar un HUD (para mostrar puntuaciones, número de vidas, etc) la capa del HUD debería añadirse fuera de dicha capa, ya que de no ser así el HUD se movería con el scroll.

Normalmente el scroll deberá seguir la posición de nuestro personaje. Conforme movamos nuestro personaje deberemos centrar el mapa:

void Game::centerViewport() {
    Size screenSize = Director::getInstance()->getWinSize();

    float x = screenSize.width/2.0 - _sprite->getPosition().x;
    float y = screenSize.height/2.0 - _sprite->getPosition().y;

    _escenario_->setPosition(Vec2(x, y));
}

El método anterior deberá invocarse cada vez que se cambie la posición del sprite. Lo que hará es desplazar todo el escenario del juego de forma que el sprite quede situado justo en el centro de la pantalla.

Podemos observar que se obtiene el tamaño de la pantalla a partir de Director, y calculamos el desplazamiento (x,y) necesario para que el sprite quede situado justo en el punto central.

Límites del escenario¶

El problema de la implementación anterior es que el escenario no es infinito, y cuando lleguemos a sus límites normalmente querremos no salirnos de ellos para no dejar en la pantalla espacio vacío. Deberemos por lo tanto detener el scroll del fondo cuando hayamos llegado a su límite. Esto podemos resolverlo añadiendo algunos if al código anterior:

void Game::centerViewport() {
    Size screenSize = Director::getInstance()->getWinSize();
    Size tileSize = _tileMap->getTileSize();

    float offsetX =  screenSize.width / 2.0 -
                     _sprite->getPosition().x;
    float offsetY =  screenSize.height / 2.0 -
                     _sprite->getPosition().y;

    // Comprueba límites en la dimension x
    if(offsetX > 0) {
        offsetX = 0;
    } else if(offsetX < screenSize.width -
                        tileSize.width *
                        _tileMap->getMapSize().width) {
        offsetX = screenSize.width -
                  tileSize.width *
                  _tileMap->getMapSize().width;
    }

    // Comprueba límites en la dimension y
    if(offsetY > 0) {
        offsetY = 0;
    } else if(offsetY < screenSize.height -
                        tileSize.height *
                        _tileMap->getMapSize().height) {
        offsetY = screenSize.height -
                  tileSize.height *
                  _tileMap->getMapSize().height;
    }

    _escenario->setPosition(Vec2(offsetX, offsetY));
}

Con este código evitaremos que en el visor veamos zonas fuera de los límites del mapa. La posición mínima que se mostrará será 0, y la máxima el tamaño del mapa (se calcula como el número de celdas mapSize por el tamaño de cada celda tileSize).

Cuando lleguemos a estos límites nuestro personaje seguirá moviéndose, pero ya no estará centrado en la pantalla, el mapa permanecerá fijo y el personaje se moverá sobre él.

Scroll parallax¶

En juegos 2D podemos crear una ilusión de profundidad creando varias capas de fondo y haciendo que las capas más lejanas se muevan a velocidad más lenta que las más cercanas al hacer scroll. Esto es lo que se conoce como scroll parallax.

En Cocos2D es sencillo implementar este tipo de scroll, ya que contamos con el tipo de nodo ParallaxNode que define este comportamiento. Este nodo nos permite añadir varios hijos, y hacer que cada uno de ellos se desplace a una velocidad distinta.

ParallaxNode *parallax = ParallaxNode::create();

parallax->addChild(scene, 3, Vec2(1,1), Vec2(0,0));
parallax->addChild(mountains, 2, Vec2(0.25,1), Vec2(0,0));
parallax->addChild(sky, 1, Vec2(0.01,1), Vec2(0,0));

this->addChild(parallax, -1);

Podemos añadir cualquier nodo como capa al scroll parallax, como por ejemplo sprites o tilemaps. Con parallax ratio especificamos la velocidad a la que se mueve la capa. Si ponemos un ratio de 1 hacemos que se mueva a la velocidad real que estemos moviendo la capa principal de nuestra escena. Si ponemos 0.5, se moverá a mitad de la velocidad.

Reproducción de audio¶

En un videojuego habitualmente reproduciremos una música de fondo, normalmente de forma cíclica, y una serie de efectos de sonido (disparos, explosiones, etc). En Cocos2D-x tenemos la clase AudioEngine que nos permite realizar todo esto. En primer lugar debemos importar la librería:

#include "audio/include/AudioEngine.h"

Música de fondo¶

Podemos reproducir como música de fondo cualquier formato soportado por el dispositivo (MP3, M4A, etc). Para ello utilizaremos el método estático play2d:

_id_music = AudioEngine::play2d(“musica.mp3", true);

Lo habitual será reproducir la música en bucle (esto lo indicamos poniendo a true el segundo parámetro del método anterior), por ejemplo mientras estamos en un menú o en un nivel del juego.

Este método anterior nos proporciona un identificador del audio que ponemos a reproducir, para así poder detenerlo o modificar la forma en la que se reproduce.

Podemos deterner la reproducción de la música de fondo a partir de su id en cualquier momento con:

AudioEngine::stop(_id_music);

También podemos detener cualquier audio que hubiese reproduciéndose:

AudioEngine::stopAll();

Otra cosa que podemos hacer a partir del id es cambiar el volumen de la música de fondo (se debe espeficiar un valor de 0 a 1):

AudioEngine::setVolume(_id_music, 0.9);

Efectos de sonido¶

Los efectos de sonido sonarán cuando suceda un determinado evento (disparo, explosión, pulsación de un botón), y será normalmente una reproducción de corta duración. Una característica de estos efectos es que deben sonar de forma inmediata al suceder el evento que los produce. Causaría un mal efecto que un disparo sonase con un retardo respecto al momento en el que se produjo. Sin embargo, la reproducción de audio normalmente suele causar un retardo, ya que implica cargar las muestras del audio del fichero y preparar los bufferes de memoria necesarios para su reproducción. Por ello, en un videojuego es importante que todos estos efectos se encuentren de antemano preparados para su reproducción, para evitar estos retardos.

Con Cocos2d-x podremos precargar un fichero de audio de la siguiente forma:

AudioEngine::preload("explosion.aif");

Esto deberemos hacerlo una única vez antes de comenzar el juego (un buen lugar puede ser el método init de nuestra escena del juego). Una vez cargados, podremos reproducirlos de forma inmediata con play2d:

AudioEngine::play2d("explosion.aif");

Una vez no vayamos a utilizar estos efectos de sonido, deberemos liberarlos de memoria:

AudioEngine::uncacheAll();

Esto se puede hacer cuando vayamos a pasar a otra escena en la que no se vayan a necesitar estos efectos.

El motor cocos2d-x¶

Instalación de Cocos2d-x¶

Instalación de Cocos2d-x¶

Configuración CMake

Compilación en línea de comando

Proyecto Android

Proyecto iOS / Mac

Proyecto Windows

Organización del motor¶

El singleton Director¶

Creación de escenas¶

Transiciones entre escenas¶

Árbol de la escena¶

Tipos de datos¶

Propiedades de los nodos¶

Gestión de la memoria¶

Contador de referencias¶

Quien retiene, debe liberar¶

Estructuras de Cocos2d-x¶

Referencias fuertes¶

Interfaz de usuario¶

Etiquetas¶

Menús¶

Actualización de la escena¶

Actualización en el ciclo del juego¶

Acciones¶

Ejecución de acciones

Combinación y repetición de acciones

Llamadas a funciones propias

Sprites¶

Posición¶

Fotogramas¶

Animación¶

La acción Animate¶

Sprite batch¶

Colisiones y bounding boxes¶

Tilemaps¶

Capas de patrones¶

Conversion entre coordenadas de la escena y tilecoords¶

Tilecoord de una posición de la escena

Rectángulo que ocupa un tile en la escena

Modificación del mapa¶

Capas de objetos¶

Lectura de la capa de objetos

Formas geométricas

Scroll del escenario¶

Límites del escenario¶

Scroll parallax¶

Reproducción de audio¶

Música de fondo¶

Efectos de sonido¶

El singleton `Director`¶

La acción `Animate`¶
