SceneKit

Creación de un proyecto de SceneKit

Al igual que en el caso de SpriteKit, desde Xcode podemos crear un proyecto de tipo Game, y nos preguntará cuál de las librerías nativas queremos utilizar como base.

En este caso utilizaremos SceneKit, el framework nativo de alto nivel de la plataforma iOS para el desarrollo de aplicaciones basadas en gráficos 3D, destacando entre ellas el caso de los videojuegos 3D. Dentro de Xcode tendremos además un editor visual de la escena 3D.

La librería de clase de SceneKit es muy similar a SpriteKit, pero en este caso todas las clases tendrán el prefijo SCN. A continuación veremos todos los elementos de esta librería, haciendo especial hincapié en lo que la diferencia de SpriteKit.

Elementos de SceneKit

En la siguiente tabla se muestran los principales elementos que encontramos dentro de la librería de SceneKit:

Clase	Descripción
SCNView	Vista de UIKit que podemos incluir en nuestro controlador (UIViewController) y que contendrá una escena de SceneKit.
SCNScene	Define cada pantalla (estado) del juego. Contiene un árbol de nodos, pero en este caso no es un nodo, sino que contiene un nodo raíz al que podremos añadir hijos.
SCNNode	Nodos que pueden formar parte del árbol de la escena de SceneKit. En este caso no tendremos distintos tipos de nodo como ocurría en SpriteKit, sino que el comportamiento y apariencia de cada nodo vendrá determinado por los componentes que le añadamos. Es decir, la personalización de los nodos no la haremos por herencia, sino mediante la agregación de componentes (luz, cámara, geometría, físicas, etc).
SCNAction	Acciones que podemos ejecutar sobre los nodos de la escena para por ejemplo animarlos o moverlos.

Componentes de los nodos

Como se ha comentado en el punto anterior, la forma de definir las propiedades de cada nodo es mediante la agregación de una serie de componentes a los mismos. Estos componentes se añaden a una serie de propiedades de la clase SCNNode que se muestran en la siguiente tabla:

Propiedad	Clase del componente	Descripción
camera	SCNCamera	Hace que el nodo se comporte como una cámara
light	SCNLight	Hace que el nodo se comporte como una luz
geometry	CNGeometry	Hace que el nodo muestre una geometría 3D
physicsBody	SCNPhysicsBody	Hace que el nodo se someta a simulación física
particleSystems	SCNParticleSystem	Muestra un sistema de partículas (fuego, explosión, etc)
audioPlayers	SCNAudioPlayer	Reproduce audio en la posición del nodo

Geometría de los nodos

Uno de los principales componentes es el que nos permite definir la geometría del nodo, es decir, la forma con la que se renderizará y se visualizará en la escena. La geometría se especifica mediante una clase de tipo SCNGeometry, y podemos definirla de tres formas distintas:

• Utilizar alguno de los tipos básicos de geometría predefinidos (subclases de SCNGeometry)

Clase	Descripción
SCNSphere	Forma de esfera
SCNBox	Forma de caja
SCNCapsule	Forma de cápsula
SCNText	Muestra una etiqueta de texto 3D
SCNShape	Forma 2D extruída

• Crear la geometría manualmente mediante las clases SCNGeometrySource y SCNGeometryElement. Con estas clases podemos especificar los vértices y las caras de las formas geométricas a mostrar manualmente, lo cual es útil si queremos generar formas de manera dinámica, por ejemplo, para generar gráficas 3D a partir de datos que se hayan obtenido.

• Importar la geometría de alguna herramienta de authoring (como por ejemplo Blender o Maya). Uno de los formatos preferidos de importación es el formato .dae.

La escena

Para crear una escena, lo habitual será utilizar el editor visual de la escena de Xcode y posteriormente cargar dicha escena desde el código. Vamos a ver en primer lugar cómo podemos crear la escena con el editor, y posteriormente cómo cargarla y manipularla desde el código.

Editor visual de la escena

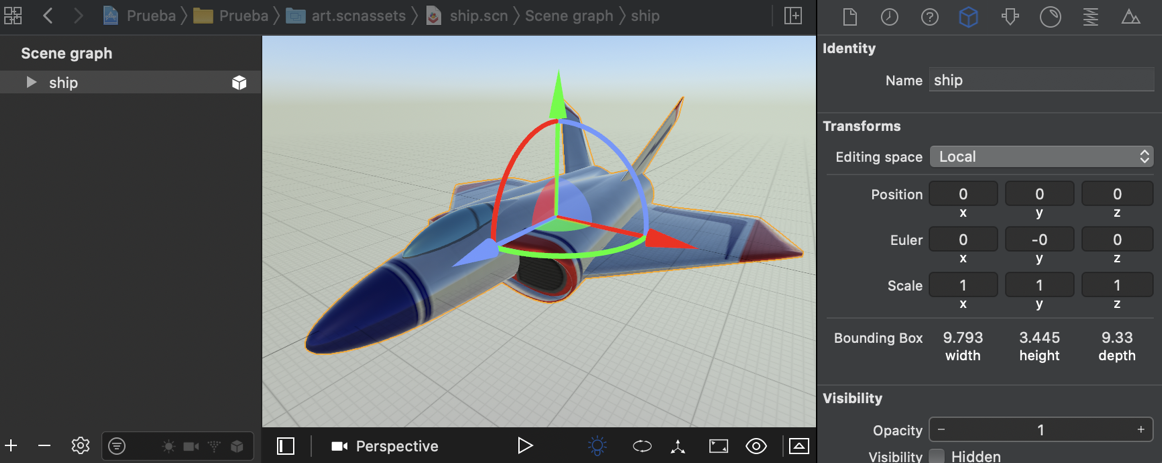

El entorno Xcode integra un editor visual de la escena 3D. Dicho editor guarda la escena en formato .scn.

Podemos importar en este editor modelos en otros formatos (como por ejemplo el formato .dae), que podamos haber creado con otras herramientas como Blender o Autodesk Maya.

Se recomienda que las escenas se guarden en una carpeta art.scnassets, para que Xcode pueda optimizar estos ficheros al construir el proyecto.

Inspectores de la escena

Dentro del editor, al seleccionar un elemento de la escena podremos modificar gran parte de sus propiedades utilizando los diferentes inspectores disponibles en el lateral derecho:

Encontramos los siguientes inspectores:

• Nodo: Propiedades generales del nodo seleccionado, independientemente de los componentes que incluya. Por ejemplo, su posición, rotación y escala en la escena, o su nombre. El nombre (name) es una propiedad importante, ya que nos permitirá hacer referencia a los nodos desde el código.
• Atributos: Propiedades de los componentes incluidos en el nodo seleccionado. Variará dependiendo de qué componentes incluya (por ejemplo, podrá mostrar las propiedades de la cámara, de una luz, o de la geometría de un nodo, en caso de incluir alguno de estos componentes).
• Material: Propiedades del material con el que se renderizará el nodo. Por ejemplo, podremos indicar el color o la textura, y si el objeto presentará brillos o si será mate.
• Física: Nos permite establecer las propiedades físicas de los nodos, para que sean gestionados por el motor de físicas de SceneKit (tipo de cuerpo, forma, y otras propiedades físicas).
• Escena: Propiedades generales de la escena. Son independientes del nodo seleccionado. Nos permite por ejemplo poner una imagen o color de fondo, o un skybox.

Si queremos cambiar las propiedades anteriores en un fichero importado desde otra herramienta, SceneKit lo transformará previamente al formato .scn.

Carga de la escena

Una vez definida la escena de forma visual, podemos cargarla desde el código de la siguiente forma:

override func viewDidLoad() {
    super.viewDidLoad()

    let scene = SCNScene(named: "art.scnassets/miescena.scn")!

    let scnView = self.view as! SCNView
    scnView.scene = scene
}

En el ejemplo anterior cargamos la escena y la asignamos como escena activa en la vista SCNView. Esta vista actuará como renderer de la escena, como veremos más adelante, siendo la encargada de dibujar su contenido en pantalla. Podemos cambiar en ella una serie de propiedades, por ejemplo para poner un color de fondo, permitir girar la cámara mediante gestos de arrastrar, o mostrar estadísticas de rendimiento del motor:

scnView.allowsCameraControl = false
scnView.showsStatistics = true
scnView.backgroundColor = UIColor.black

Manipulación del árbol de la escena

Una vez cargada la escena, vamos a ver cómo podríamos obtener y manipular su contenido desde código. Como se ha comentado, la escena contiene un árbol de nodos. Contamos con la propiedad rootNode que representa el nodo raíz de dicho árbol, y a partir del cual podremos buscar nodos o añadir nuevos nodos.

Una de las primeras cosas que haremos será obtener los nodos que hayamos creado de forma visual en el editor de la escena. Para ello, podemos hacer desde el nodo raíz una búsqueda a partir de su nombre con childNode(withName:, recursively:):

let nave = scene.rootNode.childNode(withName: "ship", recursively: true)!

Podríamos también crear un nuevo nodo y añadirlo a la escena con addChildNode(_:). Deberemos añadirlo como hijo al nodo que queremos que sea su padre. Por ejemplo:

let escudo = SCNNode()
let asteroide = SCNNode()

scene.rootNode.addChildNode(asteroide)
nave.addChildNode(escudo)
````

En este ejemplo, añadimos un _asteroide_ al nodo raíz de la escena, para que sea independiente de la _nave_, pero añadimos un _escudo_ como hijo de la _nave_ para que forme parte del mismo bloque.

Si queremos eliminar un nodo, simplemente deberemos eliminarlo de su padre. Por ejemplo, si destruimos el asteroide podemos eliminarlo con `removeFromParentNode()`:

```swift
asteroide.removeFromParentNode()

No hace falta especificar quién es su padre. Además, contaremos también con métodos adicionales, por ejemplo para listar todos los hijos de un nodo.

Propiedades de los nodos

Todos los nodos tienen una serie de propiedades comunes, especialmente para su posicionamiento en la escena, tal como se muestra en la siguiente tabla:

Propiedad	Tipo	Descripción
name	String	Nombre que nos permite identificar al nodo y buscarlo en la escena.
transform	SCNMatrix4	Combina traslación, rotación y escala en una única matriz de transformación 4x4.
position	SCNVector3	Posición del objeto en la escena (coordenadas x, y, z).
rotation	SCNVector4	La rotación es especifica mediante un vector de 4 componentes, que incluye: un eje (x, y, z) y un ángulo de rotación alrededor de dicho eje.
eulerAngles	SCNVector3	La rotación se establece mediante 3 componentes: rotación alrededor de x, de y, y de z.
scale	SCNVector3	Escala del objeto en las 3 dimensiones (x, y, z).
isHidden	Bool	Permite ocultar el objeto (no se renderizará)
opacity	CGFloat	Permite añadir un grado de transparencia al objeto.

Una de las operaciones más habituales será modificar la posición de un nodo. Esto podremos hacerlo con:

nave.position = SCNVector3(x: 0, y: 10, z: 10)

Además, podremos también cambiar las propiedades de los componentes que incorporan los nodos.

Luces

Podemos añadir un componente de tipo luz a un nodo con:

lightNode = SCNNode()
lightNode.light = SCNLight()

La principal propiedad de este componente es el tipo de luz. En función del tipo, tendremos otras propiedades para configurar la fuente de luz. Encontramos los siguientes tipos:

• Ambiente: Luz que afecta por igual a todos los objetos en todas sus caras. Simula la luz general que hay en el ambiente, debida a la reflexión de la luz en todos los objetos de la estancia. Normalmente se da una luz ambiente como un valor mínimo para que ninguna zona esté totalmente oscura.
• Área: Similar a la anterior, pero en lugar de afectar a toda la escena se aplica sólo a una determinada área de la misma.
• Direccional: La luz incide en todos los objetos en una misma dirección. Por ejemplo, nos permitiría simular la luz del sol (una fuente de luz que se encuentra a distancia infinita).
• Omnidireccional: Se trata de un punto que emite luz en todas las direcciones. Por ejemplo útil para simular una bombilla.
• Foco: Un foco emite un haz de luz cónico, como por ejemplo podrían ser los faros de un coche.

Si utilizamos el editor de la escena, añadiendo un objeto de tipo Light tendremos un nodo que ya incorporará dicho componente. Encontramos distintos tipos de objetos Light, según el tipo de luz que queramos crear: Ambiente Light, Area Light, Directional Light, Omni Light y Spot Light.

Todas las luces tienen algunas propiedades comunes, como el color o la intensidad de la luz. En las fuentes que emiten luz desde una posición determinada, se define también una atenuación en función de la distancia, y de forma más específica, en las fuentes de tipo foco, se define la amplitud del foco de luz.

Además, podemos también indicar si una luz proyecta sombras o no. Tener más de una luz proyectando sombras produce un incremento notable del coste computacional del render, por lo que sólo se deberá hacer si lo consideramos importante en el videojuego.

Cámaras

Podemos añadir un componente de tipo cámara a un nodo con:

cameraNode = SCNNode()
cameraNode.camera = SCNCamera()

Si utilizamos el editor de la escena, añadiendo un objeto de tipo Camera tendremos un nodo que ya incorporará dicho componente.

Una propiedad importante de la cámara son los planos de recorte cercano y lejano. En ellos determinaremos en que rango de profundida (coordenada z) se renderizarán los objetos. Es decir, sólo se rendizarán los objetos que estén más lejos de la cámara de lo que marque el plano cercano, pero que estén más cerca del plano lejano. Cuando mayor sea el plano lejano, se mostrarán objetos más distantes, pero el coste del render será mayor.

cameraNode.camera?.zNear = 1.0
cameraNode.camera?.zFar = 100.0

Otra propiedades de la cámara son las que nos permiten configurar los parámetros de cámara, como la distancia focal o el campo visual. El campo visual (ángulo que abarca la cámara) es lo que determinará qué elementos quedan dentro o fuera de la proyección en pantalla. Por defecto se especificará el vertical, aunque podemos modificarlo para que sea el campo horizontal el que se tome como referencia. Esto tiene importancia para la adaptación a diferentes dispositivos, ya que independientemente del tamaño de pantalla, el campo visual será siempre el mismo, por lo que el contenido que veremos en pantalla, a lo largo de la vertical, será el mismo también. En cuanto a la horizontal, dependiendo de la relación de aspecto de la pantalla veremos un campo menor o mayor.

También encontramos propiedades para añadir efectos avanzados de imagen a la cámara, como HDR, depth of field (sólo aparecerán enfocados los objetos en un rango de distancia determinado), o motion blur (los objetos se desenfocarán al moverse).

Geometría y material

Podemos establecer la geometría de un nodo mediante su propiedad geometry:

node = SCNNode()
node.geometry = SCNBox(width: 1.0, height: 1.0,
                       length: 1.0, chamferRadius: 0.0)

Utilizando el editor de la escena, encontramos diferentes tipos de nodos para geometrías predefinidas: Plane, Sphere, Box, Cyclinder, Cone, Capsule, 3D Text, etc. Si queremos incluir una maya 3D compleja, podremos crearla con otras herramientas (Blender, Maya, etc) e importarlas desde Xcode.

Una vez tenemos establecida la geometría, podemos asignarle el material con el que se renderizará. Podemos añadir varios materiales, aunque lo habitual será acceder al primero de ellos (propiedad firstMaterial). Dentro del material podemos encontrar diferentes propiedades que nos permitirán definir cómo responde el objeto a la luz. Algunas de ellas son:

• diffuse: El contenido que pongamos en esta propiedad se mostrará como material mate. Es decir, su aspecto viene determinado por la luz que recibe, pero no del ángulo desde el que nosotros lo miremos (no aparecen brillos)
• specular: En este caso el contenido podrá mostrarse con brillos. La forma en la que lo veremos dependerá de la posición de la fuente de luz y del observador, pudiendo generarse brillos.
• emission: Esta propiedad nos permitirá que el material sea emisivo. Es decir, para mostrarse el contenido no hará falta que incida luz en el objeto, el propio objeto ya emite luz (pero no ilumina otros objetos de la escena). Esto nos puede servir por ejemplo para crear un monitor o una luz LED, que deberán verse aunque la escena esté en completa oscuridad.

Por ejemplo, podríamos dar un color rojo mate a un objeto con:

node.geometry?.firstMaterial?.diffuse.contents = UIColor.red

La propiedad contents anterior puede recibir distintos tipos de objetos, entre los que se encuentran:

• Colores básicos (UIColor)
• Una imagen o texture
• Un vídeo
• Una capa de Core Animation (CALayer)
• Una escena de SpriteKit (SKScene)

Renderer de la escena

En SceneKit tenemos dos objetos:

• La escena (SCNScene). Define el contenido de la escena mediante un árbol de nodos.
• Renderer de la escena (SCNSceneRenderer): Es el encargado de dibujar (renderizar) la escena en pantalla.

Encontramos diferentes tipos de renderers (clases que implementan el protocolo SCNSceneRenderer), según el contexto en el que queramos que se dibuje el contenido de la escena:

• SCNView: Se renderiza en una vista de UIKit (subclases de UIView). Será el caso más habitual.
• SCNLayer: Se renderiza en una capa de Core Animation (subclase de CALayer).
• SCNRenderer: Se renderiza en un contexto OpenGL o Metal.

El renderer de la escena permite definir un delegado de tipo SCNSceneRendererDelegate, donde podremos responder a los diferentes eventos del ciclo de vida de la escena.

Ciclo de vida de la escena

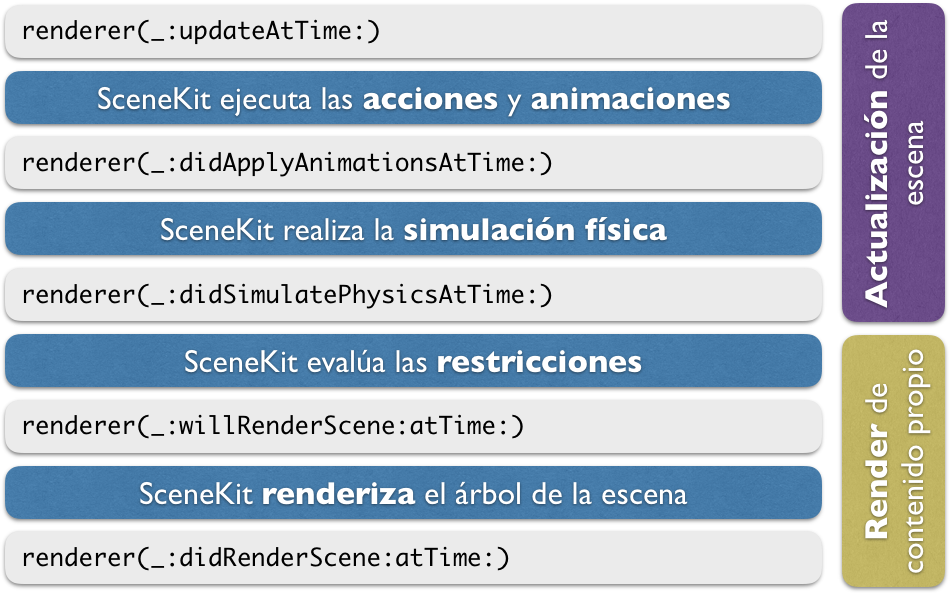

Mediante el delegado del renderer de la escena podremos introducir código en las distintas fases del ciclo de vida de la escena, tal como se muestra en la siguiente figura:

Vemos que hay una serie de métodos que podemos utilizar para actualizar el contenido de la escena, mientras que hay otros que pueden ser útiles para alterar la forma en la que se hace el render (por ejemplo para dibujar contenido por debajo o por encima de la escena).

Para utilizar este delegado deberemos:

1. Implementar el protocolo `SCNSceneRendererDelegate``
2. Asignar la clase en la que hayamos implementado el protocolo a la propiedad delegate del SCNSceneRenderer.
3. Implementar los métodos del protocolo que necesitemos.

Lo más habitual será definir el método renderer(_:, updateAtTime:) para actualizar la escena en cada ciclo de reloj. Podemos utilizar el propio UIViewController como delegado, tal como vemos en el siguiente ejemplo:

class GameViewController: UIViewController,
                          SCNSceneRendererDelegate {

    var previousUpdateTime : TimeInterval?

    override func viewDidLoad() {
        super.viewDidLoad()

        let scnView = self.view as! SCNView

        …

        scnView.delegate = self
    }

    func renderer(_ renderer: SCNSceneRenderer,
                  updateAtTime time: TimeInterval) {
        let deltaTime = time - (previousUpdateTime ?? time)
        previousUpdateTime = time
                  …
    }

    …
}

Del código anterior, destacamos que los métodos del delegado reciben el tiempo del sistema en cada iteración. Será responsabilidad nuestra calcular el delta time (tiempo transcurrido desde la última iteración). En el ejemplo anterior podemos ver una forma de hacerlo, controlando que en la primera iteración el delta time sea 0.

Físicas

La librería SceneKit, al igual que SpriteKit, integra su propio motor de físicas, pero en este caso en 3D. Los distintos elementos de este motor de físicas son muy parecidos a los que encontrábamos en el caso 2D:

Clase	Descripción
SCNPhysicsWorld	El mundo físico en el que se producirá la simulación, que estará contenido dentro de la escena (SCNScene), en su propiedad physicsWorld
SCNPhysicsBody	Los cuerpos físicos estarán vinculados a cada nodo (SCNNode), como componente en su propiedad physicsBody.
SCNPhysicsShape	En este caso, se define este tipo para representar la forma geométrica de los cuerpos físicos. Cada cuerpo definirá su forma mediante un objeto de este tipo.
SCNPhysicsBehavior	Similar a los joints del caso 2D, pero en este caso además de uniones entre cuerpos, nos permitirá definir otro tipo de comportamientos, como por ejemplo vehículos

Como podemos ver, el motor físico está totalmente integrado dentro de los elementos básicos de SceneKit: SCNScene y SCNNode.

• Para que un nodo pase a estar controlado por el motor de físicas, simplemente deberemos añadir un objeto SCNPhysicsBody a su propiedad physicsBody.
• Si queremos modificar propiedades generales del mundo físico, podemos acceder a él en la propiedad physicsWorld de nuestra escena.

Vamos a ver con más detalle como utilizar el motor de físicas de SceneKit.

El mundo físico

Desde la clase de nuestra escena, podemos acceder al mundo físico con:

scene.physicsWorld

Una de las propiedades del mundo físico que podemos modificar es la gravedad, que se aplicará sobre todos los cuerpos del mundo:

scene.physicsWorld.gravity = SCNVector3(x: 0, y: -10, z: 0)

En este objeto physicsWorld, podemos también establecer la velocidad (speed) de la simulación, y la tasa de actualización de las físicas (timeStep). Además, podremos añadir uniones entre cuerpos o comprobar colisiones como veremos más adelante.

Creación de un cuerpo físico

Para utilizar el motor de físicas, lo primero que deberemos hacer es crear un cuerpo físico. Por ejemplo, podemos añadir un cuerpo físico a un nodo de la siguiente forma:

nodo.physicsBody = SCNPhysicsBody(
     type: SCNPhysicsBodyType.dynamic,
     shape: SCNPhysicsShape(geometry: SCNSphere(radius: 1.0)))

En este caso, el cuerpo podrá ser de cualquiera de los tipos habituales en los motores de físicas:

• .static: El objeto no se mueve ni le afectan las fuerzas
• .kinematic: El objeto puede moverse, pero no le afectan las fuerzas
• .dynamic: Al objeto le afectan las fuerzas del ,mundo físico.

Podemos observar que al definir el cuerpo físico, debemos especificar también su geometría de colisión en el constructor mediante un objeto de tipo SCNPhysicsShape. Como vemos, el objeto SCNPhysicsShape se puede construir a partir de un objeto de tipo SCNGeometry, por lo que podríamos utilizar la misma geometría que se utilizó para la maya gráfica, pero tenemos otras opciones. Recordemos que deberemos buscar una geometría lo más sencilla posible, que se adapte de la mejor forma posible a la geometría gráfica del nodo.

Forma de los cuerpos físicos

Podemos construir el objeto SCNPhysicsShape a partir de:

• Un objeto SCNGeometry. Podemos crearlo a partir de las formas predefinidas, o bien a partir de mayas más complejas.
• Un nodo SCNNode. Se tomará la geometría del nodo proporcionado, y en caso de tener hijos combinará la geometría de los mismos.
• Un lista de [SCNPhysicsShape]. Nos permitirá crear un cuerpo compuesto por varias geometrías. A efectos de coste computacional, es preferible crear un cuerpo compuesto por varias geometrías convexas, a crearlo a partir de una única geometría cóncava.

En cualquiera de los casos anteriores, podemos encontrarnos con los siguientes casos:

• La geometría es un tipo predefinido. El cálculo de colisiones está optimizado para estas geometrías, siendo el orden de menos a más complejas el siguiente: SCNSphere, SCNBox, SCNCapsule, otras formas geométricas.
• Maya personalizada. En este caso, en el parámetro options tenemos una propiedad type con la que podemos especificar la manera en que se adaptará la forma gráfica del objeto para obtener la forma física. Estas opciones pueden ser:
  • boundingBox: Simplemente calcula una forma de tipo caja que engloba toda la geometría del objeto. Es la simplificación más básica y eficiente, pero puede adaptarse mal a la geometría del objeto.
  • convexHull: Recubrimiento convexo de la maya. Se crea una maya que envuelva toda la geometría del objeto eliminando concavidades. Esta será la forma de adaptación por defecto.
  • concavePolyhedron: Se adapta completamente a la geometría del objeto, respetando las concavidades. Debemos evitar el uso de este tipo de formas en cuerpos dinámicos. Si las concavidades son importantes, debemos plantearnos aproximarlas mediante el uso de formas compuestas en lugar de utilizar formas cóncavas.

Propiedades de los cuerpos físicos

Los cuerpos físicos tienen una serie de propiedades que podemos configurar:

Propiedad	Descripción
type	Establece si es dinámico, cinemático o estático
physicsShape	Establece la forma del cuerpo físico
mass	Masa del cuerpo (en $kg$).
momentOfInertia	Momento de inercia
centerOfMassOffset	Desplazamiento del centro de masas del cuerpo
damping	Resistencia al aire lineal
angularDamping	Resistencia al aire angular
friction	Coeficiente de fricción de la superficie. Regulará la fuerza que se opone al desplazamiento del objeto cuando éste se desliza sobre una superficie rugosa.
rollingFriction	Coeficiente de fricción en el rodamiento, se aplica cuando en lugar de deslizarse sobre una superficie, el cuerpo ruede sobre ella.
restitution	Coeficiente de restitución (rebote)
velocityFactor	Factor multiplicativo que se le aplicará a la velocidad del cuerpo. El factor se especifica mediante un SCNVector3, de forma que podemos especificar un factor diferente para la velocidad en x, y, z. Si ponemos un factor 0 en alguno de los ejes, evitaremos que el objeto se mueva en dicho eje, limitando así sus grados de libertad. Por ejemplo, se podría conseguir que un objeto se mueva sólo en un determinado plano.
angularVelocityFactor	Similar a la propiedad anterior, pero aplicada a la velocidad angular aplicada en cada eje. Con esta propiedad podremos hacer por ejemplo que el objeto pueda rotar únicamente alrededor de un determinado eje.
isAffectedToGravity	Determina si al objeto le afecta la gravedad del mundo.

Búsqueda de cuerpos

Existe diferentes formas de buscar cuerpos en determinadas regiones del mundo.

• Búsqueda por área: Con convexSwepTest(with:from:to:options:) podemos hacer un barrido por una zona determinada del mundo, para detectar qué cuerpos han en esa zona.

• Trazado de rayos. Podemos lanzar un rayo 3D con rayTestWithSegment(from:to:options:) para detectar los cuerpos que se encuentren en su camino. Tendremos que indicar un punto inicial y un punto final del rayo.

Colisiones

En SceneKit podemos comprobar directamente si dos cuerpos colisionan entre si, o consultar qué cuerpos están en contacto con un determinado cuerpo. Para ello contamos con los siguientes métodos:

• contactTestBetween(:,:,options:)
• contactTest(with:,options:)

Puede interesarnos también recibir notificaciones de los contactos entre cuerpos. Para ello deberemos implementar un delegado de contactos que adopte el protocolo SCNPhysicsContactDelegate. Podemos adoptar dicho delegado en nuestro propio controlador. Para crear dicho delegado deberemos:

1. Adoptar el protocolo SCNPhysicsContactDelegate en nuestra clase.

   class GameViewController: UIViewController,
                             SCNPhysicsContactDelegate


2. Asignar dicha clase como contactDelegate del physicsWorld

   scene.physicsWorld.contactDelegate = self


3. Implementar los métodos que nos interesen del delegado:
   • physicsWorld(:,didBegin:)
   • physicsWorld(:,didUpdate:)
   • physicsWorld(:,didEnd:)

Por ejemplo, podemos comprobar si un proyectil entra en contacto con otro cuerpo, y a partir del impulso de la colisión calcular el daño producido de la siguiente forma:

func physicsWorld(_ world: SCNPhysicsWorld,
                  didBegin contact: SCNPhysicsContact) {
    if(contact.nodeA.name=="proyectil" ||
       contact.nodeB.name=="proyectil") {
        let damage = contact.collisionImpulse
        ...
    }
}

Hay que destacar que en la colisión siempre intervendrán dos nodos: nodeA y nodoB, y que el orden en el que pueden venir es arbitrario, por lo que habrá que tener en cuenta cualquier posibilidad.

Layering

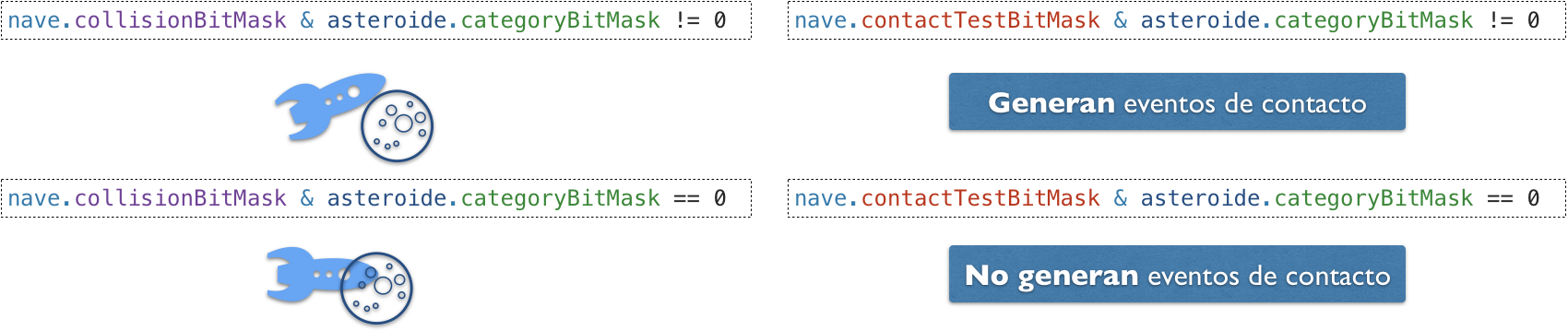

SceneKit, al igual que SpriteKit, nos permite filtrar qué cuerpos colisionan con otros mediante una serie de máscaras binarias:

• categoryBitMask nos permite definir diferentes categorías de objetos. Cada bit de la máscara representa una categoría, por ejemplo:

  let naveCategoryMask : UInt32 = 0b0001 // 1
  let asteroideCategoryMask : UInt32 =  0b0010 // 2
  let balaCategoryMask : UInt32 =     0b0100 // 4


• collisionBitMask nos indica con qué categorías de cuerpos podremos colisionar. Por ejemplo, si a los asteroides les damos un valor de 0b0011, el asteroide colisionará con nuestra nave y otros asteroides, pero será atravesado por las balas. Si a las balas les damos un valor 0b0000 atravesarán tanto a la nave y a los asteroides como otras balas.
• contactTestBitMask nos indica con qué categorías de cuerpos nos notificará los contactos en el listener de contactos. Por ejemplo, si a los asteroides les damos un valor 0b0101 nos notificará cuando toquen una bala o a nuestra nave. Si a la nave le damos un valor 0b0010, nos avisará únicamente cuando nos toque un asteroide.

Uniones

Podemos establecer uniones entre cuerpos con diferentes subclases de SCNPhysicsBehaviour:

• SCNPhysicsSliderJoint: Unión de tipo "rail". Los dos cuerpos pueden deslizarse a lo largo de un eje determinado.
• SCNPhysicsHingeJoint: Union de tipo "bisagra". Permite la rotación alrededor de determinado eje. Útil por ejemplo para puertas.
• SCNPhysicsConeTwistJoint: Unión tipo "articulación".
• SCNPhysicsBallSocketJoint: Unión tipo "varilla". Los objetos se mantienen a una distancia fija, anclados a dos puntos alrededor de los cuales pueden rotar.

Además, contamos con los comportamientos SCNPhysicsVehicle y SCNPhysicsVehicleWheel que implementan el comportamiento de un vehículos y sus ruedas, respectivamente.

Por ejemplo, podemos crear una unión de tipo bisagra de la siguiente forma:

let hinge = SCNPhysicsHingeJoint(body: body, axis: SCNVector3(0, 1, 0), anchor: SCNVector3(0, 0, 0))

Una vez definida la unión e indicados los cuerpos que unirá, debemos añadirla al mundo:

scene.physicsWorld.addBehavior(hinge)

De la misma forma, podemos desconectar los cuerpos eliminando la unión del mundo:

scene.physicsWorld.removeBehavior(hinge)

Acciones y animaciones

En SceneKit contamos con el mismo mecanismo de acciones que SpriteKit, que nos permite programar el comportamiento de los nodos de la escena.

Acciones

En este caso, todas las acciones se crean mediante métodos de SCNAction, y en casi todas ellas deberemos especificar el tiempo que durará la acción. Por ejemplo:

let accion = SCNAction.fadeIn(withDuration: 1.0)
````

Esta acción hará un fundido de entrada (desde transparente hasta opaco) durante 1 segundo en el nodo en el que la ejecutemos. Ejecutaremos la acción sobre un nodo con:

```swift
node.run(accion)

Podemos también detener todas las acciones que esté ejecutando un nodo con:

 node.removeAllActions()

Si queremos detener una acción concreta, deberemos ejecutarla con una clave que nos permita identificarla, y posteriormente detenerla a partir de dicha clave:

node.run(accion, withKey: "fundido")

...

node.removeAction(forKey: "fundido")

Tipos de acciones

Dentro de SCNAction encontramos númerosos métodos factoría para crear diferentes tipos de acciones. Destacamos por ejemplo las acciones dedicadas a trasladar un nodo:

let accion1 = SCNAction.move(to: SCNVector3Make(0, 50, 50),
                             duration: 1.0)
let accion2 = SCNAction.move(by: SCNVector3Make(0, -50, 0),
                             duration: 1.0)
let accion3 = SCNAction.rotate(by: .pi,
                               around: SCNVector3Make(1, 0, 0),
                               duration: 0.5)

En todas estas acciones se indica la posición o ángulo al que se moverá el nodo, y el tiempo que tardará en hacerlo (en segundos).

Composición de acciones

Podemos crear acciones que se creen a partir de la combinación de varias acciones:

• sequence. Combina varias acciones en secuencia. La duración de la escena resultante será la suma de la duración de todas las acciones contenidas.
• group. Combina varias acciones en paralelo. La acción resultante terminará cuando termine la más larga de las acciones que contenga.

Por ejemplo, podemos crear una secuencia con las acciones anteriores:

let accion = SCNAction.sequence([accion1, accion2, accion3])

Además, contamos con podemos hacer que una acción se repita un número determinado de veces con SCNAction.repeat o de forma indefinida por SCNAction.repeatForever. Por ejemplo, podríamos repetir continuamente la secuencia anterior con:

let accionRepite = SKAction.repeatForever(accion)

Hay algunas acciones que serán especialmente útiles para integrar dentro de una secuencia, como por ejemplo SCNAction.removeFromParentNode, que eliminará del árbol de la escena el nodo sobre el que se ejecute, y la acción SCNAction.run que nos permite ejecutar nuestro propio bloque de código:

let accionRun = SCNAction.run { (node) in
    mostrarResultados()
}

Esto nos permitirá ejecutar código propio en cualquier paso intermedio o final de la secuencia de acciones.

Animaciones

Además de las acciones, en SceneKit podemos también implementar animaciones mediante transacciones, de forma similar a como se hace con Core Animation.

Para realizar una animación de esta forma, deberemos abrir una transacción de animación (SCNTransaction), establecer su duración (animationDuration) y cambiar las propiedades de los objetos que queramos que sean modificadas de forma gradual durante el tiempo de la animación.

SCNTransaction.begin()
SCNTransaction.animationDuration = 0.5

SCNTransaction.completionBlock = {
                SCNTransaction.begin()
                SCNTransaction.animationDuration = 0.5

                material.emission.contents = UIColor.black

                SCNTransaction.commit()
            }

material.emission.contents = UIColor.red

SCNTransaction.commit()

Vemos además que podemos incluir un completionBlock, con el que podemos por ejemplo encadenar varias animaciones como vemos en el ejemplo anterior.
